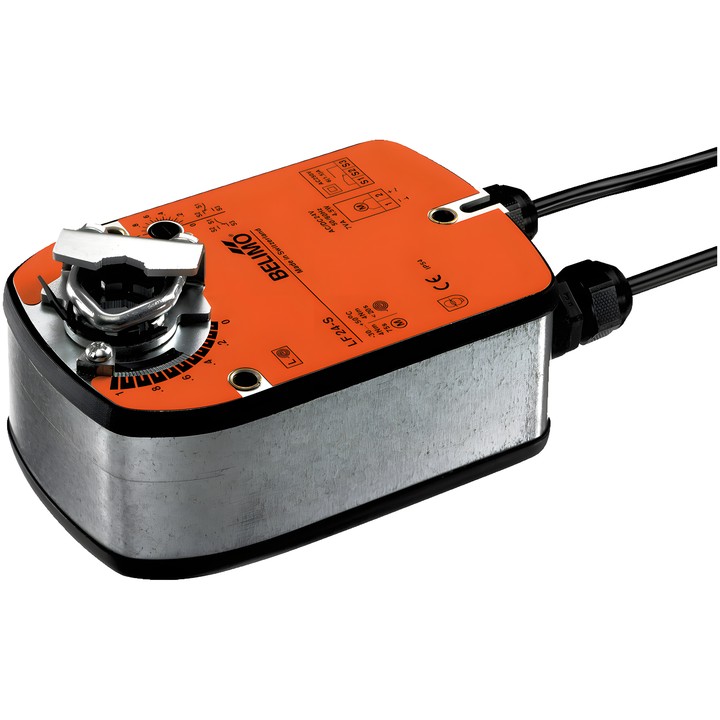

Belimo LF24-S - поворотный привод воздушных заслонок с функцией безопасности

Belimo LF24-S - поворотный привод воздушных заслонок с функцией безопасности

Belimo
843,99 zł
С НДС
686,17 zł tax excluded

Поворотный привод воздушных заслонок Belimo LF24-S с функцией безопасности, крутящим моментом 4 Nm и питанием AC/DC 24 V. Управление Открыть/Закрыть, время хода двигателя 75 s / 90° и встроенный вспомогательный контакт 1x SPDT.

Доставка примерно через 14 дней
Поделиться

Belimo LF24-S – привод воздушных заслонок

Поворотный привод с функцией безопасности предназначен для позиционирования заслонок в инженерных системах зданий. Во время работы он натягивает возвратную пружину; при отключении питания энергия пружины переводит заслонку в безопасное положение.

Основные характеристики и параметры

  • Крутящий момент двигателя и функции безопасности: 4 Nm.
  • Номинальное напряжение: AC/DC 24 V; управление: Открыть/Закрыть.
  • Время хода двигателя: 75 s / 90°; время хода функции безопасности: <20 s при -20...50°C и <60 s при -30°C.
  • Встроенный вспомогательный контакт: 1x SPDT, настройка в диапазоне 0...100%.
  • Угол поворота: макс. 95°; настройка с помощью встроенного механического ограничителя.
  • Механическое соединение: универсальный зажим 8...16 mm; направление движения двигателя и функции безопасности выбирается монтажом L/R.
  • Потребляемая мощность во время движения: 5 W; в состоянии покоя: 2.5 W; мощность для подбора кабеля: 7 VA.
  • Подключение питания и управления: кабель 1 m, 2x 0.75 mm²; подключение вспомогательного контакта: кабель 1 m, 3x 0.75 mm².
  • Степень защиты: IP54; температура окружающей среды: -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Код
    LF24-S
  • ean13
    7630498103926

  • Напряжение AC/DC
    AC/DC 24 V
  • Подключение вспомогательного контакта
    Кабель 1 m, 3x 0.75 mm²
  • Потребляемая мощность (в движении)
    5 W
  • Потребляемая мощность (удержание)
    2.5 W
  • Номинальная мощность
    7 VA
  • Подключение управления питанием
    Кабель 1 м, 2x 0,75 мм²
  • Тип управления
    Закрыть/Открыть
  • Степень защиты
    IP54
  • Ручное управление
    Нет
  • Время перемещения (двигатель)
    75 s / 90°
  • Время перемещения (функция безопасности)
    ＜20 s
  • Температура окружающей среды
    -30...50°C [-22...122°F]
  • Вспомогательные контакты
    1x SPDT
  • Крутящий момент
    4 Nm
  • Направление движения — двигатель
    Выбор при монтаже слева/справа
  • Угол поворота
    95°
  • Механическое соединение
    Универсальный зажим 8...16 mm
  • Направление вращения (функция безопасности)
    Выбирается при монтаже L/R

Techniczna karta katalogowa

Скачать (1.18MB)

Instrukcja montażu

Скачать (545.19KB)

Techniczna karta katalogowa – LF24-S

Скачать (1.19MB)

EU Declaration of Conformity – LF24-S

Скачать (31.26KB)

Environmental Declaration – LF..

Скачать (71.96KB)
