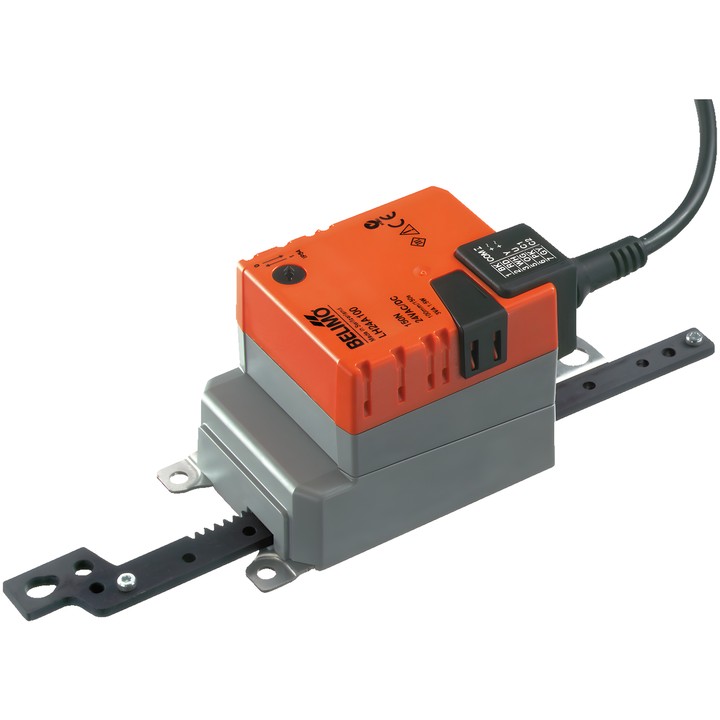

Belimo LH24A100 - линейный привод

Belimo LH24A100 – линейный привод

Привод предназначен для регулирования заслонок и задвижек в инженерных системах зданий. Согласно техническому паспорту, он может управлять воздушными заслонками площадью до прибл. 1 m².

Основные характеристики и параметры

• Усилие привода: 150 N.
• Номинальное напряжение: AC/DC 24 V; частота: 50/60 Hz.
• Управление: Закрыть/Открыть, 3-позиционное.
• Ход: 100 mm; макс. 100 mm, настройка с шагом 20 mm. Ход можно ограничить с обеих сторон механическими упорами.
• Время перемещения двигателя: 150 s / 100 mm.
• Потребляемая мощность при работе: 1.5 W; в положении покоя: 0.5 W; мощность для выбора сечения проводов: 3 VA.
• Подключение питания и управления: кабель 1 m, 3x 0.75 mm².
• Направление движения выбирается переключателем 0 (выдвинут) / 1 (втянут).
• Ручное перемещение кнопкой с возможностью блокировки.
• Степень защиты IEC/EN IP54; класс защиты IEC/EN III, Safety Extra-Low Voltage (SELV).
• Температура окружающей среды: -30...50°C [-22...122°F].

Привод защищён от перегрузки и автоматически останавливается при достижении конечного положения. Питание необходимо подавать через разделительный трансформатор.
