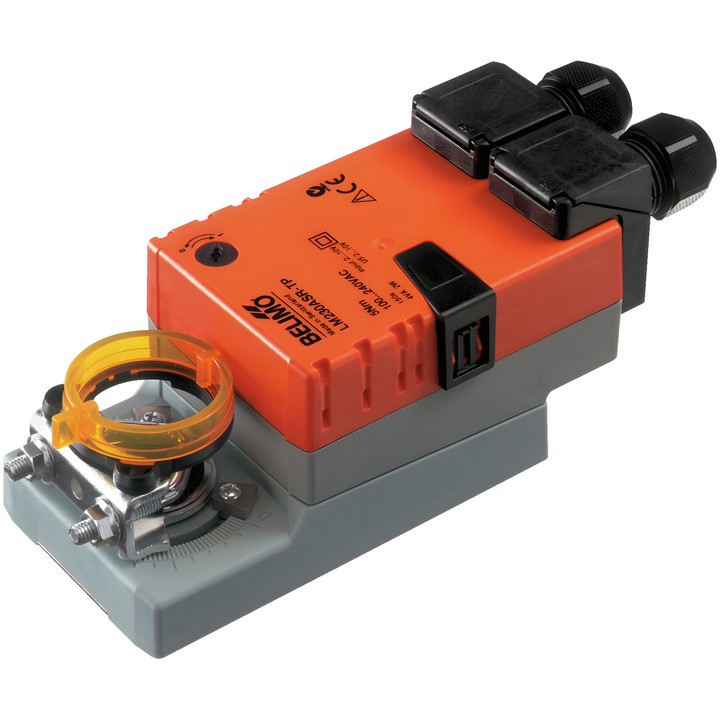

Belimo LM230ASR-TP - привод воздушных заслонок с аналоговым управлением

Belimo LM230ASR-TP - привод воздушных заслонок с аналоговым управлением

Belimo
743,94 zł
С НДС
604,83 zł tax excluded

Привод воздушных заслонок Belimo LM230ASR-TP с крутящим моментом 5 Nm, питанием AC 100...240 V и модулирующим управлением 2...10 V. Время перемещения составляет 150 s / 90°.

Модель оснащена сигналом обратной связи по положению 2...10 V, универсальным зажимом вала 6...20 mm и степенью защиты IP54.

Доставка примерно через 14 дней
Поделиться

Belimo LM230ASR-TP – привод воздушных заслонок

Модулирующий привод, предназначенный для позиционирования заслонок в инженерных системах зданий. Согласно техническому паспорту, он предназначен для воздушных заслонок площадью до прибл. 1 m². Управляющий сигнал Y задаёт положение привода, а измерительное напряжение U обеспечивает электрическое считывание положения заслонки.

Основные характеристики и параметры

  • Крутящий момент двигателя: 5 Nm; номинальное напряжение: AC 100...240 V, 50/60 Hz.
  • Модулирующее управление: 2...10 V; сигнал обратной связи по положению: 2...10 V.
  • Время перемещения двигателя: 150 s / 90°; угол поворота: макс. 95°, с регулируемыми механическими упорами с обеих сторон.
  • Потребляемая мощность во время работы: 2 W; в неподвижном положении: 1 W; мощность для выбора проводов: 4 VA.
  • Направление движения выбирается переключателем 0/1; ручная регулировка кнопкой с возможностью блокировки.
  • Универсальный зажим вала 6...20 mm, механический указатель положения и электрические соединения на клеммах.
  • Степень защиты IEC/EN IP54; класс защиты IEC/EN II, усиленная изоляция; температура окружающей среды -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Код
    LM230ASR-TP
  • ean13
    7630498112201

  • Напряжение AC/DC
    AC 100...240 V
  • Потребляемая мощность (в движении)
    2 W
  • Потребляемая мощность (удержание)
    1 W
  • Номинальная мощность
    4 VA
  • Тип управления
    DC 2...10 V
  • Степень защиты
    IP54
  • Степень защиты NEMA
    NEMA 2
  • Тип корпуса
    UL Enclosure Type 2
  • Ручное управление
    Кнопкой, с возможностью блокировки
  • Время перемещения (двигатель)
    150 s / 90°
  • Подключение питания
    Клеммы 4 мм² (кабель ø4...10 мм, 2-жильный)
  • Температура окружающей среды
    -30...50°C [-22...122°F]
  • Крутящий момент
    5 Nm
  • Направление движения — двигатель
    Выбирается переключателем 0/1
  • Угол поворота
    95°
  • Механическое соединение
    Универсальный зажим 6...20 mm
  • Подключение управления
    Клеммы 4 мм² (кабель ø4...10 мм, 4-жильный)

Techniczna karta katalogowa

Скачать (1.75MB)

Instrukcja montażu

Скачать (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Скачать (32.8KB)

Environmental Declaration – LM..

Скачать (72.46KB)
