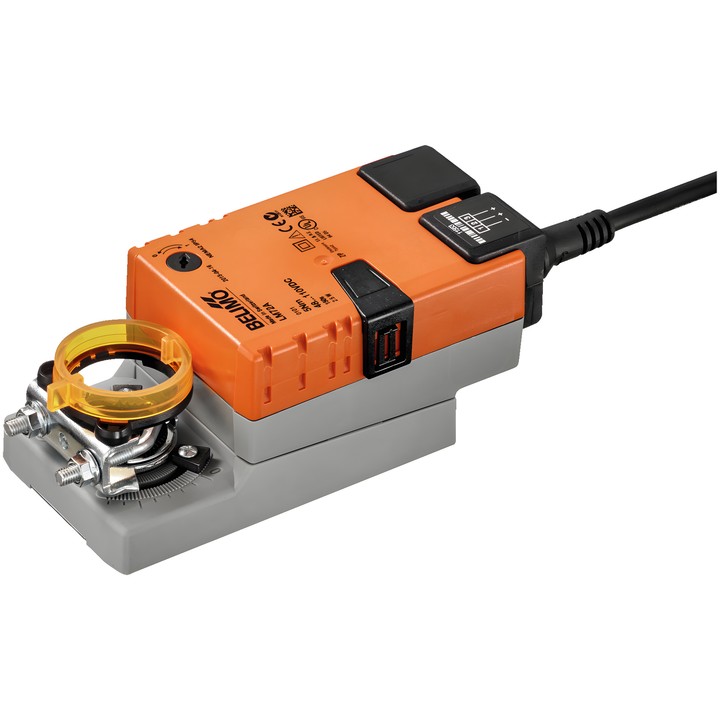

Belimo LM72A – привод воздушных заслонок

LM72A — привод для регулировки воздушных заслонок в инженерных системах зданий. В техническом паспорте указан размер заслонки до примерно 1 m².

Основные характеристики и параметры

• Крутящий момент: 5 Nm; номинальное напряжение: DC 48...110 V.
• Управление: «Закрыть/Открыть», 3-точечное.
• Время хода двигателя: 150 s / 90°; угол поворота: макс. 95°.
• Направление движения выбирается переключателем 0 (поворот влево) / 1 (поворот вправо).
• Ручное управление кнопкой с возможностью фиксации; регулируемые механические ограничители угла поворота с обеих сторон.
• Механическое соединение: универсальный зажим 6...20 mm; механический вставной указатель положения.
• Подключение питания и управления: кабель 1 m, 3x 0.75 mm².
• Потребляемая мощность во время движения: 2.5 W; в положении покоя: 2 W; расчётная мощность для выбора кабеля: 2.5 VA.
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: II, усиленная изоляция.
