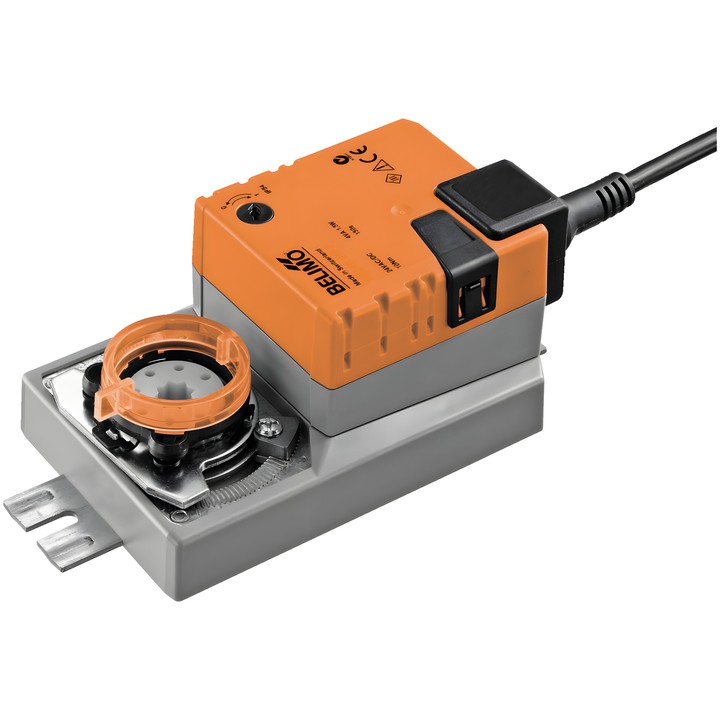

Belimo NM24A-F – привод воздушных заслонок

Привод предназначен для регулирования заслонок в инженерных системах зданий. Согласно техническому паспорту, он предназначен для воздушных заслонок площадью до прибл. 2 m².

Основные характеристики и параметры

• Крутящий момент: 10 Nm.
• Номинальное напряжение: AC/DC 24 V; частота: 50/60 Hz.
• Управление: 3-позиционное «Открыть/Закрыть».
• Время хода двигателя: 150 s / 90°; угол поворота: макс. 95°, с регулируемыми механическими ограничителями с обеих сторон.
• Направление движения выбирается переключателем 0 (поворот влево) / 1 (поворот вправо).
• Ручное перемещение кнопкой с возможностью блокировки; механический съемный указатель положения.
• Механическое соединение: фасонное соединение 8x8 mm.
• Подключение питания и управления: кабель 1 m, 3x 0.75 mm².
• Потребляемая мощность: 1.5 W во время движения и 0.2 W в состоянии покоя; значение для выбора сечения проводов: 3.5 VA.
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Температура окружающей среды: -30...50°C [-22...122°F].
