Belimo RV24A-SR - привод для седельных клапанов

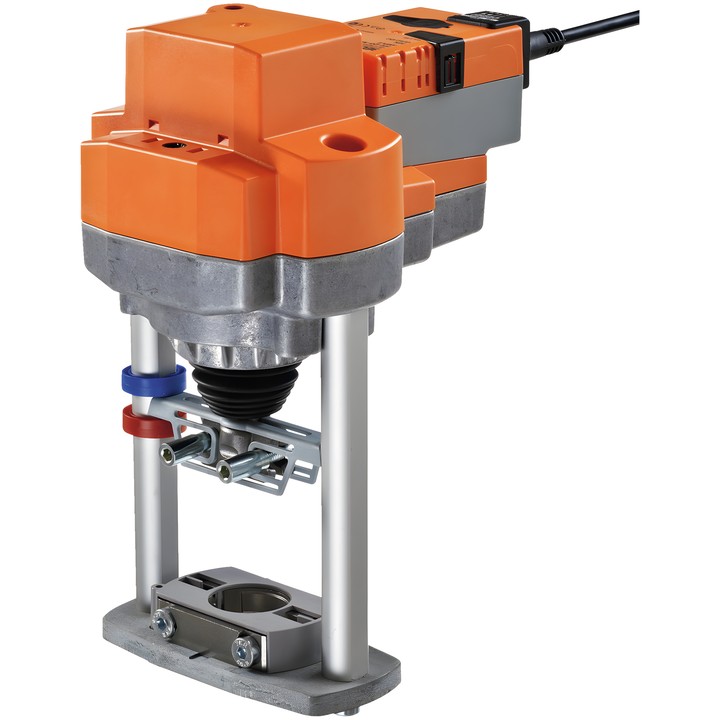

Привод Belimo RV24A-SR

Модулирующий линейный привод для 2- и 3-ходовых седельных клапанов. Управляющий сигнал Y задает положение привода, а напряжение обратной связи U используется для электрической индикации его положения.

Основные характеристики и параметры

• Усилие привода: 4500 N; ход: 50 mm.
• Номинальное напряжение: AC/DC 24 V; частота: 50/60 Hz.
• Рабочий диапазон Y: 2...10 V; сигнал обратной связи по положению U: 2...10 V.
• Время перемещения: 150 s / 50 mm.
• Потребляемая мощность во время работы: 6 W; в состоянии покоя: 1.5 W; мощность для расчета сечения кабелей: 11 VA.
• Подключение питания и управления: кабель 1 m, 4x 0.75 mm².
• Ручное перемещение кнопкой с возможностью блокировки; механический указатель положения.
• Адаптация диапазона настройки: ручная, автоматическая при первом включении питания.
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Температура окружающей среды: 0...50°C [32...122°F].

Привод предназначен для стационарных систем отопления, вентиляции и кондиционирования. Прямой монтаж на клапане выполняется с помощью зажимных губок.
