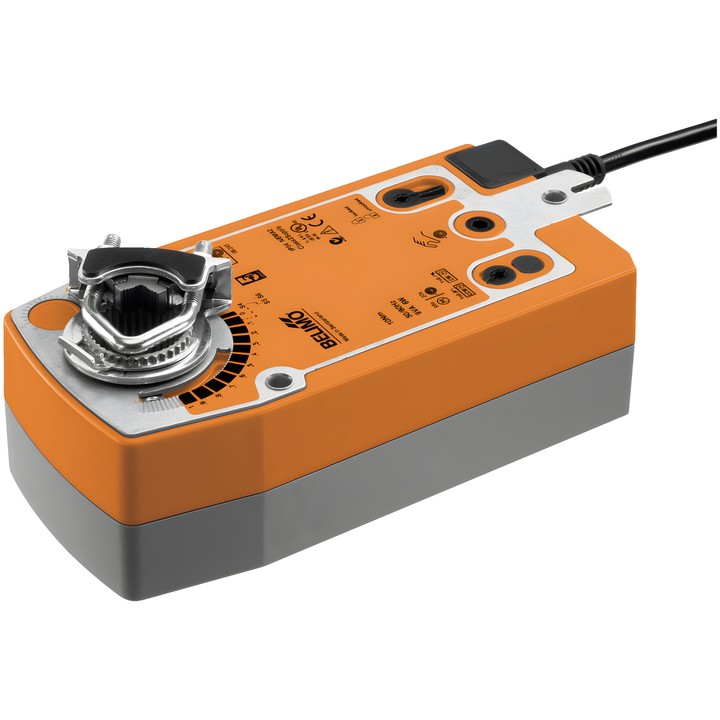

Belimo SFA - поворотный привод для заслонок с функцией безопасности

Belimo SFA – привод для воздушных заслонок

Поворотный привод с функцией безопасности для позиционирования заслонок в технических системах зданий. Во время работы привод устанавливает заслонку в нужное положение и натягивает возвратную пружину; при отключении питания пружина переводит заслонку в безопасное положение. Согласно техническому паспорту, он предназначен для воздушных заслонок площадью до прибл. 4 m².

Основные технические данные

• Крутящий момент двигателя и функции безопасности: 20 Nm.
• Номинальное напряжение: AC 24...240 V / DC 24...125 V; частота номинального напряжения: 50/60 Hz.
• Управление: Открыть/Закрыть.
• Время движения двигателя: 75 s / 90°; время движения функции безопасности: <20 s @ -20...50°C, <60 s @ -30°C.
• Угол поворота: макс. 95°, регулируется механическими ограничителями.
• Механическое соединение: универсальный зажим 10...25.4 mm; направление движения двигателя и функции безопасности выбирается монтажом L/P.
• Ручное перемещение с помощью рукоятки и переключателя блокировки; механический указатель положения.
• Потребляемая мощность во время движения: 7 W; в состоянии покоя: 3.5 W; расчетная мощность для выбора кабеля: 18 VA.
• Подключение питания и управления: кабель 1 m, 2x 0.75 mm².
• Степень защиты: IP54; температура окружающей среды: -30...50°C [-22...122°F].
