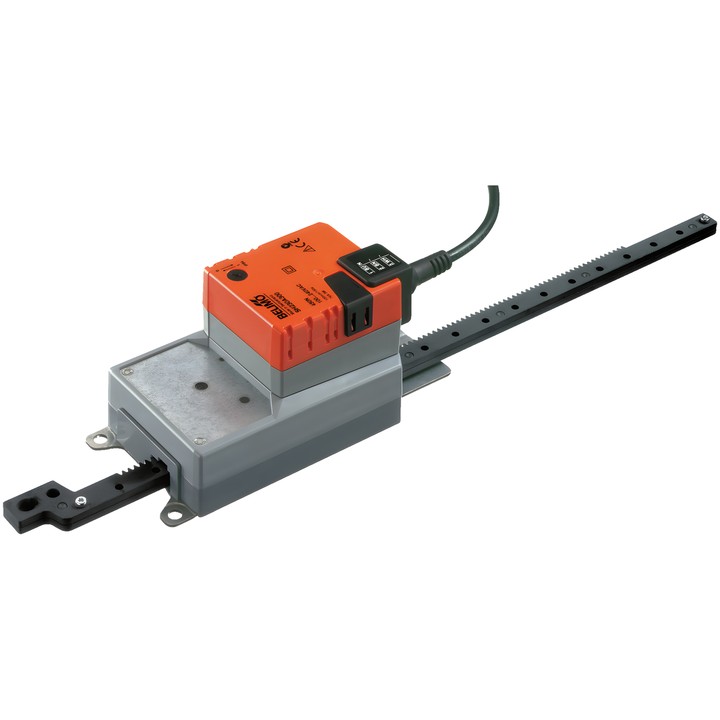

Belimo SH230A300 - линейный привод для заслонок

Belimo SH230A300 – линейный привод

Привод предназначен для регулирования воздушных заслонок и задвижек в стационарных системах отопления, вентиляции и кондиционирования. Согласно документации, он подходит для воздушных заслонок площадью до прибл. 3 m².

Основные характеристики и параметры

• Усилие привода: 450 N.
• Номинальное напряжение: AC 100...240 V; частота: 50/60 Hz.
• Управление: Закрыть/Открыть, 3-позиционное.
• Ход: макс. 300 mm, регулируемый с шагом 20 mm; ограничивается с обеих сторон механическими концевыми упорами.
• Время перемещения двигателя: 150 s / 100 mm.
• Направление движения выбирается переключателем 0 (выдвинут) / 1 (втянут).
• Ручное перемещение кнопкой с возможностью блокировки.
• Потребляемая мощность: 3 W во время работы и 0.6 W в положении покоя; мощность для подбора кабеля: 7 VA.
• Подключение питания и управления: кабель 1 m, 3x 0.75 mm².
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: II, усиленная изоляция.
• Температура окружающей среды: -30...50°C [-22...122°F].

Привод защищен от перегрузки и автоматически останавливается при достижении концевого упора. Параллельная работа возможна с учетом данных о производительности.
