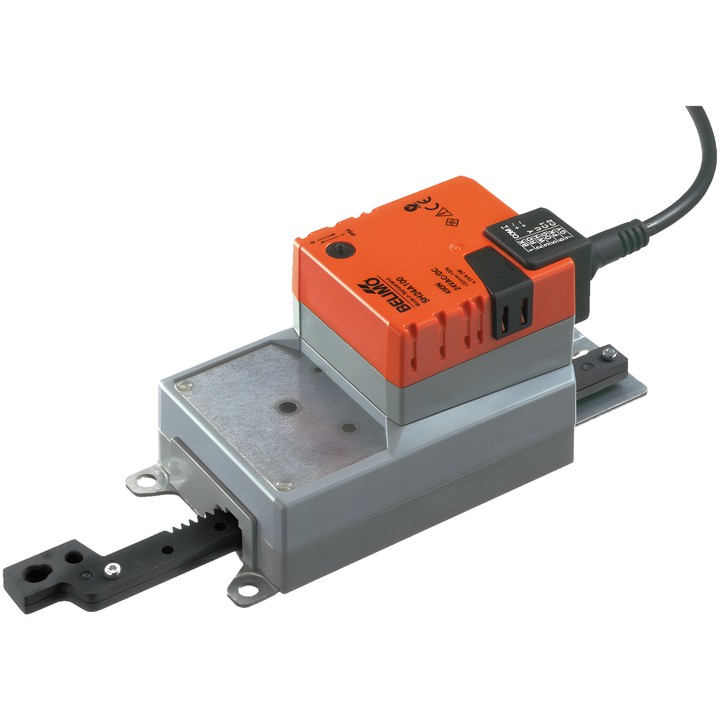

Belimo SH24A100 - линейный привод для заслонок

Belimo SH24A100 – линейный привод

Модель SH24A100 предназначена для регулирования воздушных заслонок и задвижек в инженерных системах зданий. Согласно техническому паспорту, она рассчитана на воздушные заслонки площадью до ок. 3 m².

Основные характеристики

• Усилие привода: 450 N.
• Номинальное напряжение: AC/DC 24 V; номинальная частота: 50/60 Hz.
• Управление: Закрыть/Открыть, 3-позиционное.
• Ход: 100 mm; максимальную длину хода можно регулировать с шагом 20 mm с помощью механических ограничителей.
• Время движения двигателя: 150 s / 100 mm.
• Потребляемая мощность во время работы: 2 W; в положении покоя: 0.2 W; для выбора сечения кабелей: 4.5 VA.
• Направление движения выбирается переключателем 0 (выдвинут) / 1 (втянут).
• Ручное перемещение кнопкой с возможностью блокировки.
• Подключение питания и управления: кабель 1 m, 3x 0.75 mm².
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Температура окружающей среды: -30...50°C [-22...122°F].

Привод имеет защиту от перегрузки и автоматически останавливается при достижении конечного упора. Для монтажа с воздействием поперечных сил технический паспорт указывает на применение подходящего поворотного кронштейна и соединительного элемента.
