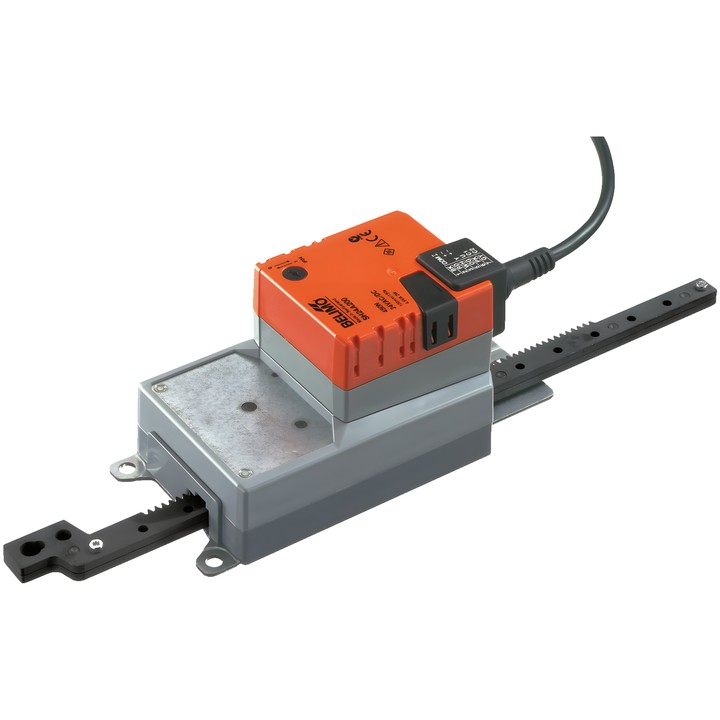

Belimo SH24A200 - линейный привод для заслонок

Belimo SH24A200 – линейный привод

Привод предназначен для регулирования заслонок и задвижек в инженерных системах зданий. Согласно техническому паспорту, размер воздушной заслонки составляет до прибл. 3 m².

Основные характеристики

• Усилие привода: 450 N.
• Номинальное напряжение: AC/DC 24 V; частота номинального напряжения: 50/60 Hz.
• Управление: Закрыть/Открыть, 3-позиционное.
• Ход: макс. 200 mm, регулируется с шагом 20 mm; ход можно ограничить с обеих сторон механическими концевыми упорами.
• Время перемещения двигателя: 150 s / 100 mm.
• Направление движения выбирается переключателем 0 (выдвинут) / 1 (втянут).
• Ручное перемещение кнопкой с возможностью блокировки.
• Потребляемая мощность во время работы: 2 W; в положении покоя: 0.2 W; для выбора сечения кабеля: 4.5 VA.
• Подключение питания и управления: кабель 1 m, 3x 0.75 mm².
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Температура окружающей среды: -30...50°C [-22...122°F].

Привод защищен от перегрузки и автоматически останавливается при достижении концевого упора. Параллельная работа возможна с учетом данных о производительности.
