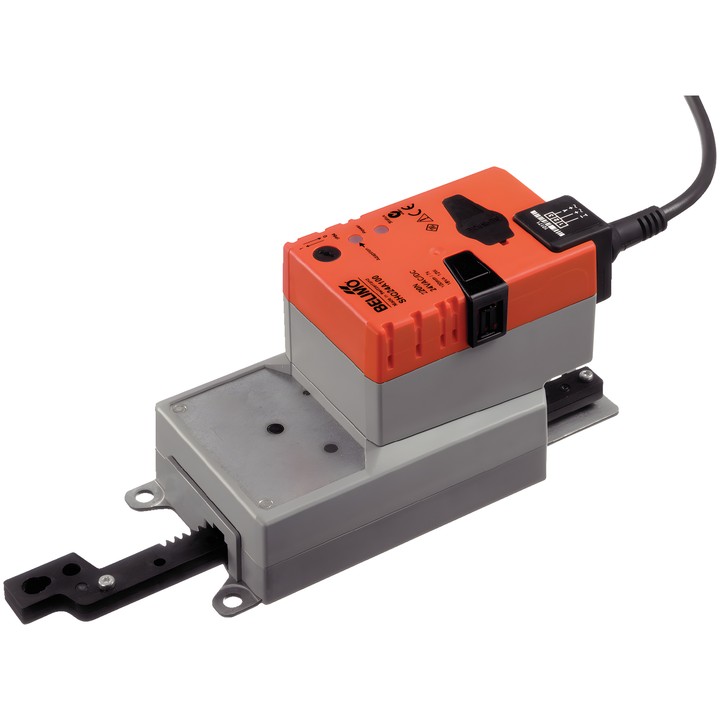

Belimo SHQ24A100 - линейный привод AC/DC 24 V, 200 N

Belimo SHQ24A100 – линейный привод

Привод для регулирования заслонок и шиберных клапанов в инженерных системах зданий. Управление «Закрыть/Открыть» не подходит для 3-точечного управления.

Основные характеристики и параметры

• Усилие привода: 200 N; размер воздушной заслонки до прибл. 1.3 m².
• Номинальное напряжение: AC/DC 24 V; частота номинального напряжения: 50/60 Hz.
• Потребляемая мощность во время работы: 13 W; в состоянии покоя: 2 W; мощность для подбора проводов: 23 VA.
• Ход: 100 mm; макс. 100 mm, регулируемый с шагом 20 mm; минимальный ход: 40 mm. Ограничение хода с обеих сторон механическими упорами.
• Время перемещения двигателя: 7 s / 100 mm.
• Направление движения выбирается переключателем 0 (выдвинут) / 1 (втянут).
• Ручное перемещение кнопкой с возможностью блокировки.
• Подключение питания и управления: кабель 1 m, 3x 0.75 mm².
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Температура окружающей среды: -30...40°C [-22...104°F].

Привод защищён от перегрузки и автоматически останавливается при достижении упора. При первом включении питания он адаптирует рабочий диапазон к механически установленному ходу; адаптация также требуется после изменения ограничения хода.
