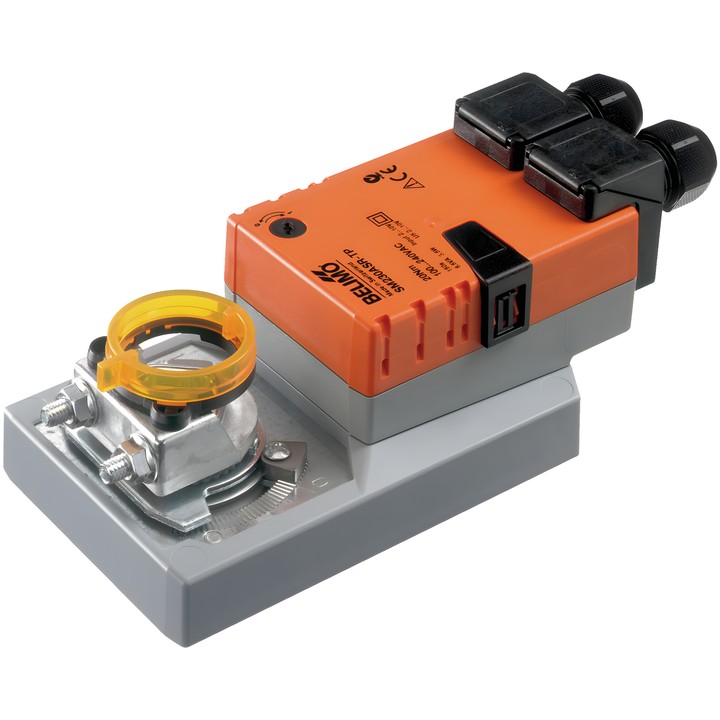

Belimo SM230ASR-TP - привод заслонки с аналоговым управлением

Belimo SM230ASR-TP - привод заслонки с аналоговым управлением

Belimo
1 026,62 zł
С НДС
834,65 zł tax excluded

Привод заслонки Belimo SM230ASR-TP с крутящим моментом 20 Nm, питанием AC 100...240 V и управлением сигналом 2...10 V. Время перемещения составляет 150 s / 90°, диапазон сигнала обратной связи по положению — 2...10 V.

Доставка примерно через 14 дней
Поделиться

Belimo SM230ASR-TP

Модулирующий привод для позиционирования заслонок в технических системах зданий. Производитель указывает размер заслонки до приблизительно 4 m².

Основные характеристики

  • Крутящий момент: 20 Nm; время перемещения: 150 s / 90°.
  • Номинальное напряжение: AC 100...240 V, 50/60 Hz.
  • Рабочий диапазон управляющего сигнала Y: 2...10 V; сигнал обратной связи по положению U: 2...10 V.
  • Потребляемая мощность во время работы: 3.5 W; в положении покоя: 1 W; для выбора сечения кабеля: 6.5 VA.
  • Угол поворота: макс. 95°, с механическими ограничителями, регулируемыми с обеих сторон.
  • Направление движения выбирается переключателем 0/1; ручное перемещение кнопкой с возможностью блокировки.
  • Универсальный монтажный зажим с возможностью переворота для вала 10...20 mm; электрическое подключение через клеммы.
  • Степень защиты IEC/EN: IP54; класс защиты IEC/EN: II, усиленная изоляция.
  • Температура окружающей среды: -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Код
    SM230ASR-TP
  • ean13
    7630498114359

  • Напряжение AC/DC
    AC 100...240 V
  • Потребляемая мощность (в движении)
    3.5 W
  • Потребляемая мощность (удержание)
    1 W
  • Номинальная мощность
    6.5 VA
  • Тип управления
    DC 2...10 V
  • Степень защиты
    IP54
  • Степень защиты NEMA
    NEMA 2
  • Тип корпуса
    UL Enclosure Type 2
  • Ручное управление
    Кнопкой, с возможностью блокировки
  • Время перемещения (двигатель)
    150 s / 90°
  • Подключение питания
    Клеммы 4 мм² (кабель ø4...10 мм, 2-жильный)
  • Температура окружающей среды
    -30...50°C [-22...122°F]
  • Крутящий момент
    20 Nm
  • Направление движения — двигатель
    Выбирается переключателем 0/1
  • Угол поворота
    95°
  • Механическое соединение
    Универсальный реверсивный монтажный зажим 10...20 mm
  • Подключение управления
    Клеммы 4 мм² (кабель ø4...10 мм, 4-жильный)

Techniczna karta katalogowa

Скачать (1.73MB)

Instrukcja montażu

Скачать (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Скачать (32.8KB)

Environmental Declaration – SM..

Скачать (72.49KB)
