Belimo UK24MOD - шлюз MP для Modbus RTU

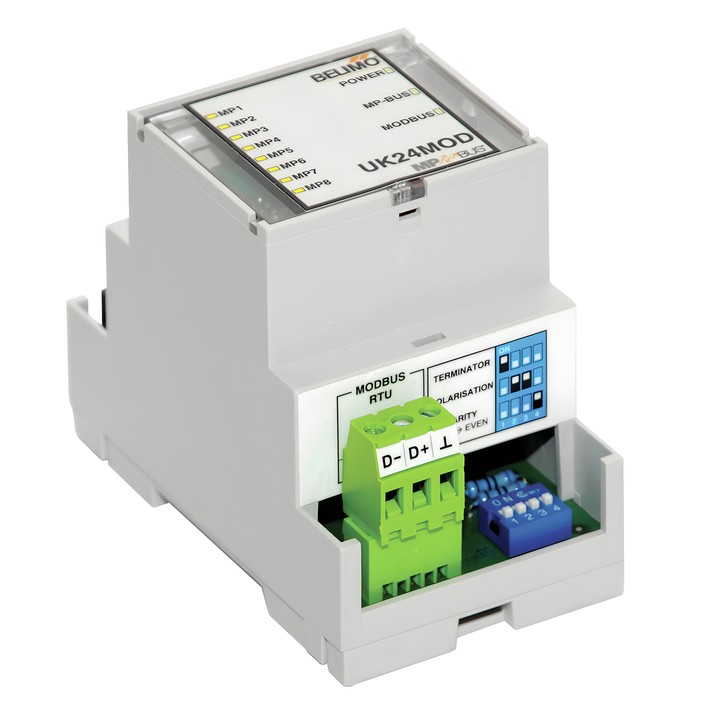

Шлюз Belimo UK24MOD

UK24MOD обеспечивает управление приводами, подключёнными к MP-Bus, и доступ к их рабочему состоянию через регистры Modbus RTU. Назначение устройств в сети MP-Bus определяется автоматически и постоянно обновляется.

Основные характеристики

• Интерфейс MP-Bus / Modbus RTU (RS-485); до 8 приводов MP/MPL/MFT(2) или BF-TopLine.
• Номинальное питание: AC 24V, 50/60 Hz / DC 24V; диапазон питания: AC / DC 21.6…26.4 V.
• Связь с приводами: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: поддерживаемые функции 3 и 6; скорости 9'600, 19'200, 38'400, 76'800 Bd.
• Адрес Modbus: 1–247; чётность NONE (1, 8, N, 2) или EVEN (1, 8, E, 1), задаётся DIP-переключателями.
• Задержка ответа: 2…100 ms, задаётся через регистр; терминация 150 Ω и поляризация 680 Ω задаются DIP-переключателями.
• Вставные винтовые клеммы для питания, MP-Bus и Modbus RTU; разъём RJ12 для подключения Belimo Assistant 2.
• Монтаж в шкафу управления на рейку 35 mm; степень защиты IP20; температура окружающей среды 0…+40° C.

К каждому приводу MP/MFT(2) можно подключить один датчик: пассивный резистивный датчик PT1000, NI1000 или NTC, активный датчик с выходом DC 0…10 V либо переключающий контакт. Приводы MPL не имеют входа для датчика.
