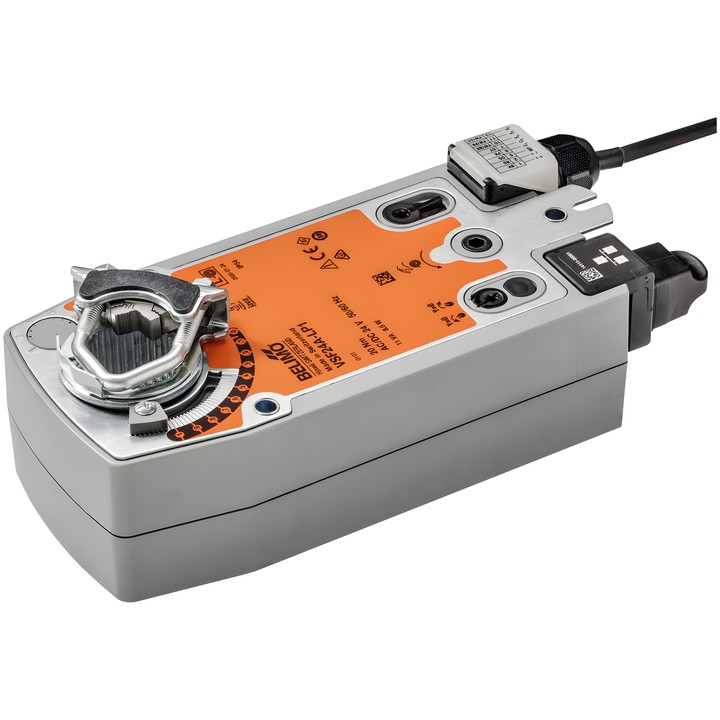

Belimo VSF24A-LP1 - поворотный привод для воздушных заслонок с функцией безопасности

Belimo VSF24A-LP1 – привод для заслонок

Поворотный привод с функцией безопасности, предназначенный для воздушных заслонок площадью до прибл. 4 м². Управление возможно через Cloud, BACnet/IP или Modbus TCP. В гибридном режиме положение определяется аналоговым управляющим сигналом, а интерфейсы связи позволяют считывать точки данных.

Основные характеристики и параметры

• Крутящий момент двигателя: 20 Nm; крутящий момент функции безопасности: 20 Nm.
• Номинальное напряжение: AC/DC 24 V; частота: 50/60 Hz.
• Рабочий диапазон Y: 2...10 V; переменный рабочий диапазон Y: 0.5...10 V.
• Время хода двигателя: 150 s / 90°; регулируемое время хода двигателя: 70...220 s.
• Время хода функции безопасности: <20 s @ -20...50°C, <60 s @ -30°C.
• Угол поворота: 95°; регулировка с помощью механических ограничителей.
• Потребляемая мощность во время работы: 8.5 W; в положении покоя: 3.5 W; мощность для расчёта сечения кабеля: 11 VA.
• Связь: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP и встроенный веб-сервер.
• Можно подключить два датчика и преобразовывать их сигналы для использования системой верхнего уровня.
• Ручная регулировка с помощью рукоятки и переключателя блокировки; механический указатель положения.
• Универсальный зажим для вала 10...25.4 mm; подключение питания и управления: кабель 1 m, 6x 0.5 mm²; подключение Ethernet: разъём RJ45.
• Степень защиты: IP40; температура окружающей среды: -30...50°C [-22...122°F].
