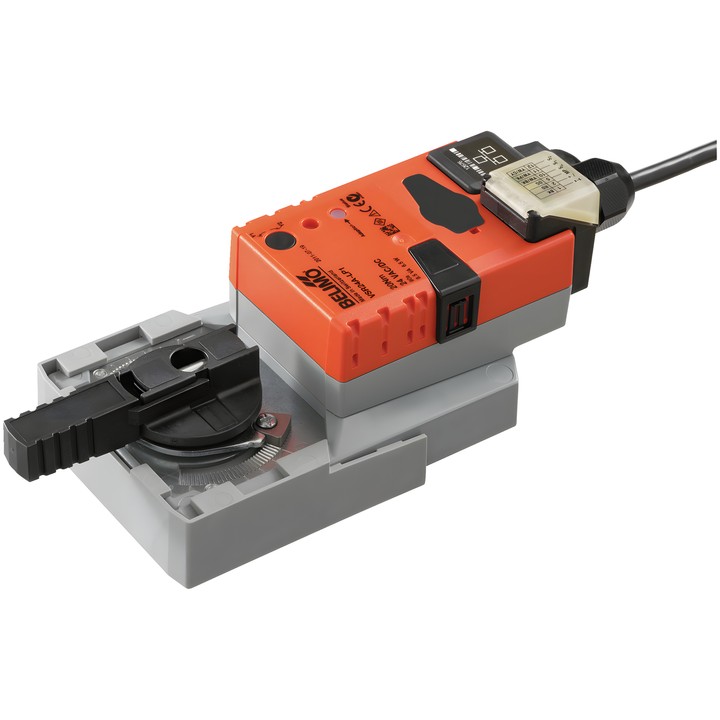

Belimo VSR24A-LP1 – поворотный привод для шаровых кранов
Коммуникационный привод с поддержкой Cloud, BACnet/IP и Modbus TCP. В гибридном режиме он принимает аналоговый управляющий сигнал, а коммуникационные интерфейсы позволяют считывать точки данных и записывать точки, отличные от управляющего сигнала. Устройство также позволяет подключить два датчика и преобразовать их сигналы для передачи системе верхнего уровня.
Основные характеристики и параметры
- Крутящий момент: 20 Nm; номинальное напряжение: AC/DC 24 V, 50/60 Hz.
- Рабочий диапазон Y: 2...10 V; настраиваемый рабочий диапазон Y: 0.5...10 V.
- Время перемещения: 90 s / 90°; регулируемое время перемещения: 90...350 s.
- Потребляемая мощность во время работы: 6 W; в состоянии покоя: 1.25 W; мощность для выбора проводов: 8 VA.
- Связь через Cloud, BACnet/IP и Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP и встроенный веб-сервер.
- Подключение питания и управления: кабель 1 m, 6x 0.5 mm²; подключение Ethernet: разъём RJ45.
- Ручное управление кнопкой с возможностью блокировки; механические ограничители угла поворота и механический указатель положения.
- Степень защиты IEC/EN: IP40; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
Прямой монтаж на шаровой кран выполняется с помощью одного центрального винта. Положение относительно крана можно выбирать с шагом 90°. Адаптацию диапазона перемещения можно запустить кнопкой.
