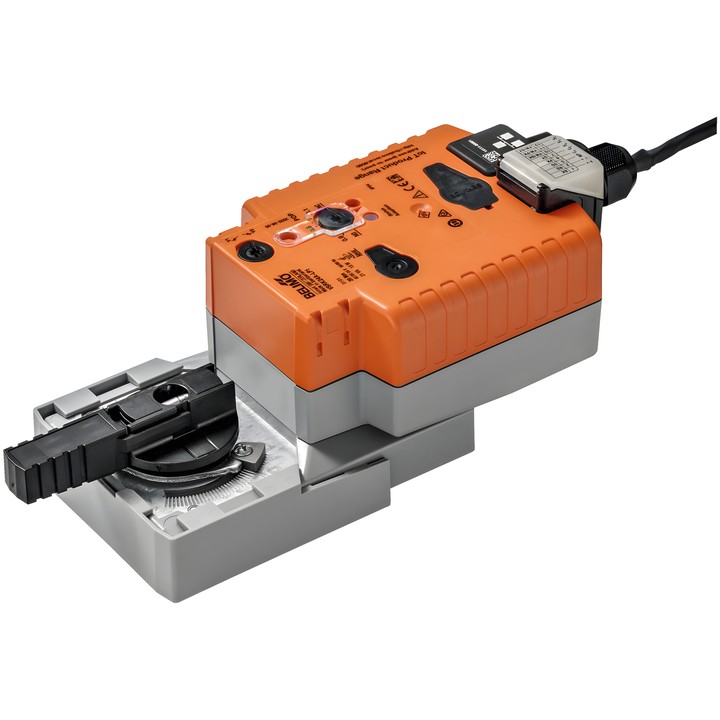

Belimo VSRK24A-LP1 - поворотный привод для шаровых кранов

Belimo VSRK24A-LP1 – привод для шаровых кранов

Коммуникационный поворотный привод с функцией безопасности. При отключении питания по истечении заданного времени удержания привод перемещается в выбранное безопасное положение.

Основные характеристики и параметры

• Крутящий момент двигателя: 20 Nm; номинальное напряжение: AC/DC 24 V, 50/60 Hz.
• Аналоговое регулирующее, коммуникационное, гибридное управление и Cloud; связь: BACnet/IP, Modbus TCP и Cloud.
• Ethernet 10/100 Mbit/s, TCP/IP, встроенный веб-сервер и разъём RJ45.
• Диапазон управления Y: 2...10 V; регулируемый диапазон Y: 0.5...10 V.
• Время хода двигателя: 90 s / 90°; регулируемое время: 90...150 s. Время перемещения в безопасное положение: 35 s / 90°.
• Безопасное положение: NC/NO или настройка 0...100% поворотной ручкой POP. Время удержания (PF): 2 s, регулируемое 0...10 s.
• Потребляемая мощность во время работы: 13 W; в состоянии покоя: 3 W; мощность для выбора сечения проводов: 21 VA.
• Подключение питания и управления: кабель 1 m, 6x 0.5 mm², FRNC.
• Возможность подключения двух датчиков и преобразования их сигналов для системы верхнего уровня.
• Ручное перемещение кнопкой, механические ограничители угла поворота и указатель положения.
• Степень защиты IEC/EN IP40; класс защиты IEC/EN III, Safety Extra-Low Voltage (SELV).

Устройство предназначено для стационарных систем отопления, вентиляции и кондиционирования. Прямой монтаж на шаровой кран выполняется с помощью одного центрального винта.
