Belimo RV24A-SZ - линейный привод для седельных клапанов

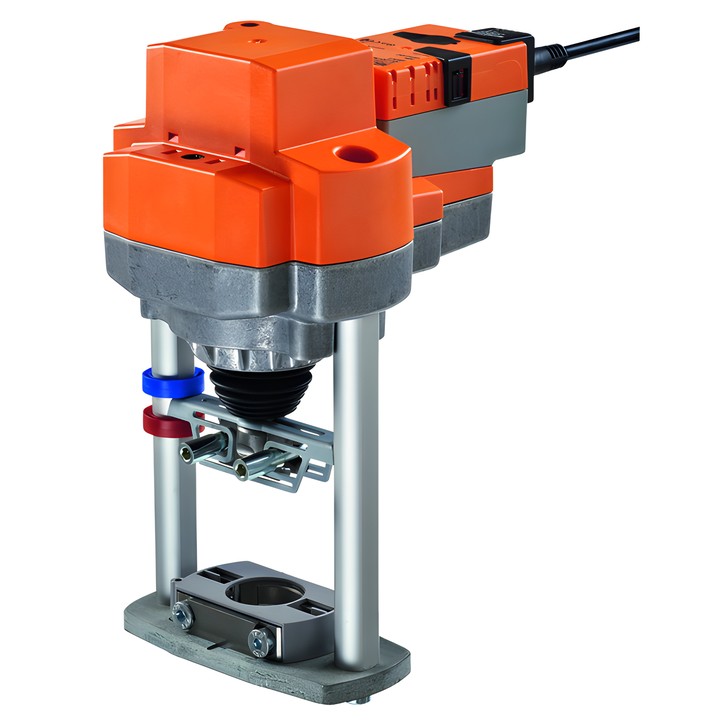

Линейный привод Belimo RV24A-SZ

RV24A-SZ — это модулирующий привод для 2-ходовых и 3-ходовых седельных клапанов. Управляющий сигнал Y задаёт положение привода, а сигнал обратной связи U позволяет считывать положение электрическим способом.

Основные характеристики

• Усилие нажима: 4500 N; ход: 50 mm; время перемещения: 150 s / 50 mm.
• Номинальное напряжение: AC/DC 24 V; частота номинального напряжения: 50/60 Hz.
• Рабочий диапазон Y: 0.5...10 V; сигнал обратной связи по положению U: 0.5...10 V, макс. 0.5 mA.
• Потребляемая мощность во время работы: 6 W; в состоянии покоя: 1.5 W; мощность для подбора сечения проводов: 11 VA.
• Подключение питания и управления: кабель 1 m, 4x 0.75 mm².
• Степень защиты IEC/EN: IP54; степень защиты NEMA/UL: NEMA 2.
• Температура окружающей среды: 0...50°C; влажность окружающей среды: макс. 95% RH, без конденсации.

Монтаж и эксплуатация

Привод устанавливается непосредственно на клапан с помощью фасонных зажимных губок. Его можно поворачивать на 360° на шейке клапана. Кнопка позволяет управлять приводом вручную, а переключатель — менять направление движения. Адаптация к механическому диапазону выполняется при первом включении питания; её также можно запустить кнопкой. Привод защищён от перегрузки и автоматически останавливается при достижении конечного положения.
