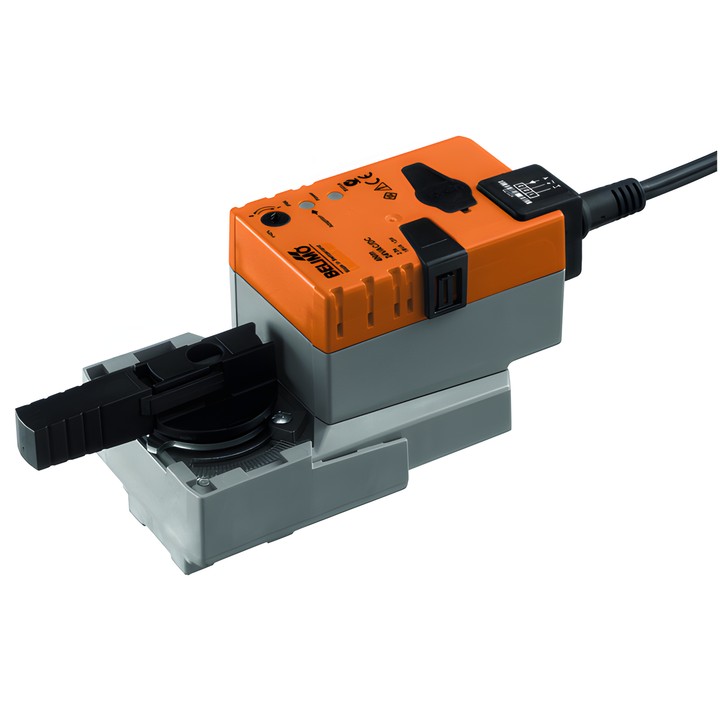

Поворотный привод Belimo LRQ24A-SZ
LRQ24A-SZ — модулирующий привод для шаровых кранов, предназначенный для стационарных систем отопления, вентиляции и кондиционирования. Управляющий сигнал Y задаёт положение клапана, а напряжение U служит для электрической индикации положения и может использоваться как управляющий сигнал для других приводов.
Основные характеристики и параметры
- Крутящий момент: 4 Nm; время перемещения: 9 s / 90°.
- Номинальное напряжение: AC/DC 24 V; частота номинального напряжения: 50/60 Hz.
- Рабочий диапазон управляющего сигнала Y: 0.5...10 V; сигнал обратной связи по положению U: 0.5...10 V.
- Потребляемая мощность во время работы: 13 W; в положении покоя: 2 W; мощность для выбора сечения проводов: 23 VA.
- Подключение питания и управления: кабель 1 m, 4x 0.75 mm².
- Ручное управление кнопкой с возможностью блокировки; механический съёмный указатель положения.
- Регулируемый угол поворота с механическими ограничителями; ручная или автоматическая адаптация при первом включении питания.
- Степень защиты IEC/EN: IP54; степень защиты NEMA/UL: NEMA 2.
- Температура окружающей среды: -30...40°C [-22...104°F].
Привод устанавливается непосредственно на шаровой кран с помощью одного центрального винта. Монтажное положение относительно клапана можно выбирать с шагом 90°. Привод имеет защиту от перегрузки и автоматически останавливается при достижении ограничителя.
