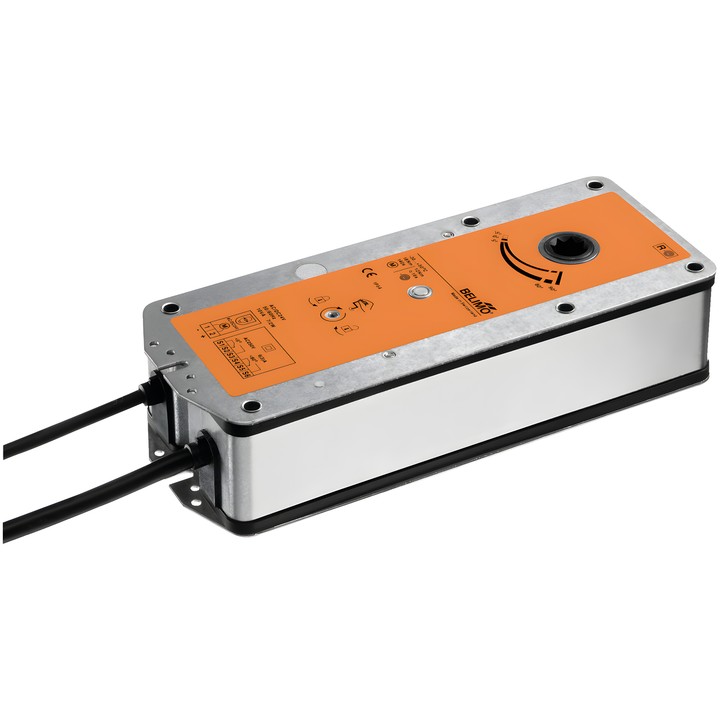

Belimo BF48-5 – привод противопожарных и дымовых клапанов
Пружинный привод для противопожарных и дымовых клапанов с углом поворота 90° в системах вентиляции и кондиционирования. Во время работы двигатель перемещает клапан и натягивает возвратную пружину; при отключении питания энергия пружины переводит клапан в безопасное положение.
Основные технические характеристики
- Номинальное напряжение: AC/DC 48 V; частота: 50/60 Hz.
- Управление: Закрыть/Открыть.
- Крутящий момент двигателя: 18 Nm; крутящий момент функции безопасности: 12 Nm.
- Время хода двигателя: <120 s / 90°; время хода функции безопасности: 16 s @ 20°C.
- Потребляемая мощность во время работы: 11 W; в состоянии покоя: 3.5 W; для выбора сечения проводов: 16 VA.
- Вспомогательные контакты: 2x SPDT; точки переключения: 5° / 80°.
- Подключение питания и управления: кабель 1 m, 2x 0.75 mm² (безгалогенный); подключение вспомогательных контактов: кабель 1 m, 6x 0.75 mm² (безгалогенный).
- Механическое соединение: фасонное соединение 12x12 mm, непроходной полый вал.
- Угол поворота: макс. 95°; направление движения двигателя выбирается монтажом L/P.
- Ручное перемещение с ограничителем положения; механический указатель положения.
- Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
В комплекте: ручная рукоятка, указатель, защитная крышка и вставка для фасонного соединения 12/10 mm. Согласно документации, привод адаптирует и монтирует на клапане производитель клапана; Belimo поставляет его непосредственно производителям защитных клапанов.
