Belimo CQ24A-BAC - поворотный привод для зональных клапанов

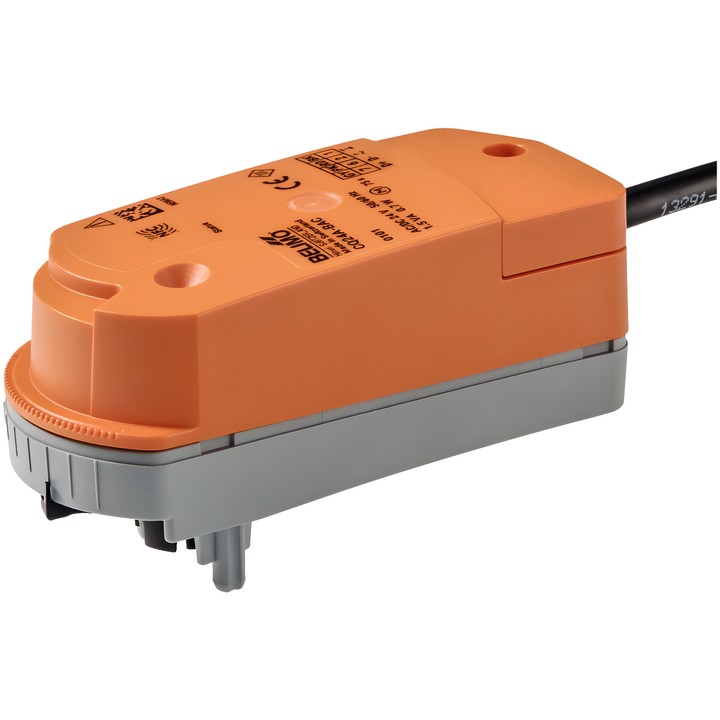

Поворотный привод Belimo CQ24A-BAC

CQ24A-BAC — это коммуникационный поворотный привод для зональных клапанов. Он принимает цифровой управляющий сигнал и передаёт текущее состояние через BACnet MS/TP или Modbus RTU.

Основные характеристики и параметры

• Крутящий момент: 1 Nm; время перемещения: 75 s / 90°.
• Номинальное напряжение: AC/DC 24 V; частота номинального напряжения: 50/60 Hz.
• Потребляемая мощность: 0.7 W во время работы и 0.6 W в состоянии покоя; мощность для расчёта сечения проводов: 1.5 VA.
• Связь: BACnet MS/TP (заводская настройка) или Modbus RTU.
• Подключение питания и управления: кабель 1 m, 4x 0.34 mm².
• Степень защиты IEC/EN: IP40; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Монтаж защёлкиванием без инструментов; ручная регулировка после отсоединения привода.
• Ограничение угла поворота настраивается с помощью Belimo Assistant App или по шине связи для задания Kv (QCV) или V'max (PIQCV). Привод поставляется без ограничительной клипсы.
• Индикатор положения и защита от перегрузки; при достижении упора привод автоматически останавливается.
