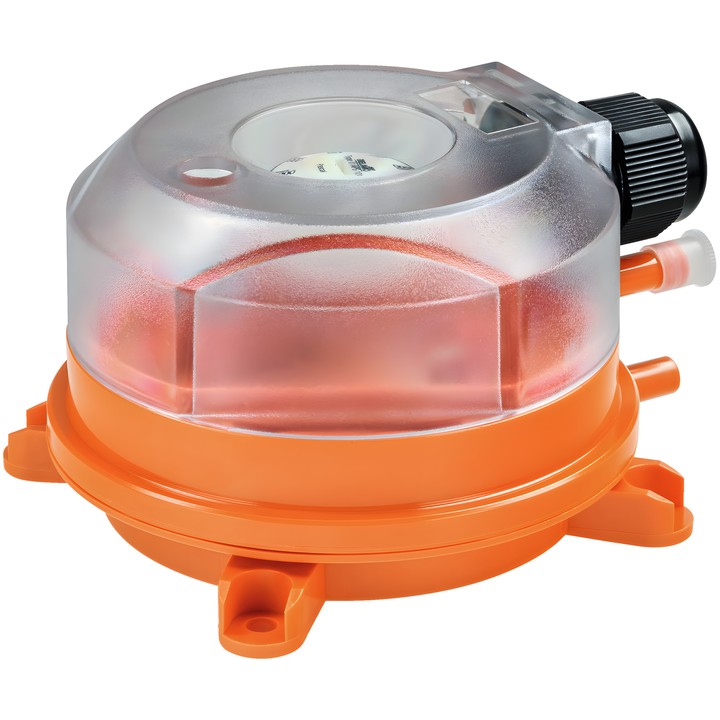

Belimo 01APS-104 - реле дифференциального давления

Реле дифференциального давления Belimo 01APS-104

Модель 01APS-104 предназначена для контроля избыточного давления, разрежения и перепада давления воздуха, а также других невоспламеняющихся, неагрессивных газов в стационарных системах отопления, вентиляции и кондиционирования. Устройство имеет регулируемую точку переключения и автоматический возврат.

Основные технические данные

• Диапазон измерения: 500...2500 Pa.
• Повторяемость: ±1%, мин. ±5 Pa; дифференциал переключения: 150 Pa.
• Давление разрушения: 10 kPa.
• Выходной сигнал: переключатель; максимальная нагрузка на контакт: 1,0 A / AC 250 V.
• Электрическое подключение: клеммы для проводов 0.5...1.5 mm².
• Степень защиты: IP54 и NEMA 13.
• Температура окружающей среды и среды: -20...85°C [-4...185°F].
• В комплекте: трубка PVC 2 m, 2 пластиковых канальных штуцера и винты.

Указания по монтажу

Параметры точки переключения указаны для вертикального монтажа; рекомендуется устанавливать устройство штуцерами давления вниз. Монтаж реле давления вверх ногами не допускается.
