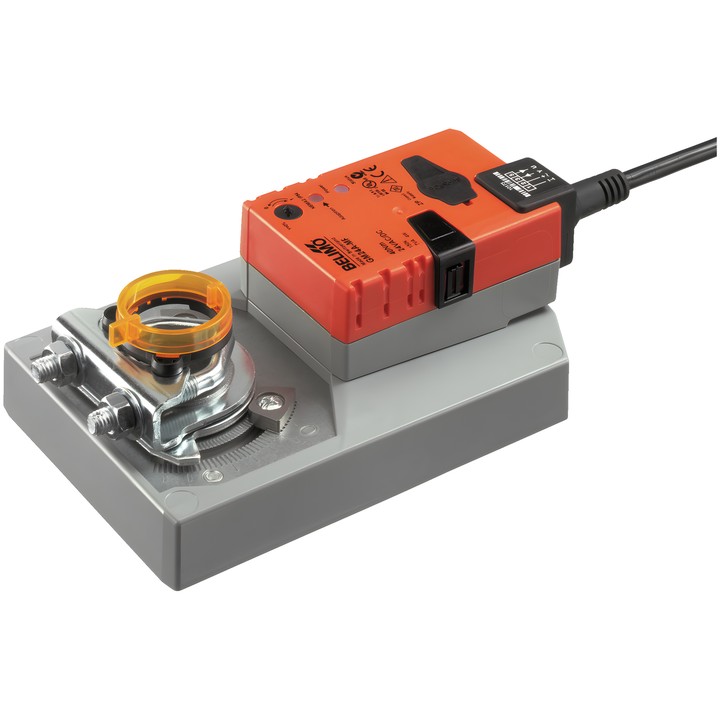

Belimo GM24A-MF - привод воздушной заслонки 40 Nm

Belimo GM24A-MF – привод воздушной заслонки

Настраиваемый привод для позиционирования заслонок в инженерных системах зданий. Согласно техническому паспорту, он предназначен для воздушных заслонок площадью до прибл. 8 m².

Основные характеристики

• Крутящий момент двигателя: 40 Nm.
• Номинальное напряжение: AC/DC 24 V; частота номинального напряжения: 50/60 Hz.
• Модулирующее управление: 2...10 V; сигнал обратной связи по положению: 2...10 V.
• Время хода двигателя: 150 s / 90°; регулируемый диапазон: 75...290 s.
• Угол поворота: макс. 95°, с возможностью ограничения с обеих сторон механическими упорами.
• Универсальный монтажный зажим с возможностью установки в обратном положении для вала 12...26.7 mm.
• Изменение направления движения переключателем 0/1; ручное управление кнопкой с возможностью блокировки.
• Подключение питания и управления: кабель 1 m, 4x 0.75 mm².
• Потребляемая мощность во время работы: 4.5 W; в состоянии покоя: 1.5 W; мощность для расчёта проводки: 7 VA.
• Степень защиты IEC/EN: IP54; класс защиты IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Температура окружающей среды: -30...50°C [-22...122°F].

Параметры устройства можно изменять с помощью Belimo Assistant 2 или ZTH EU. Привод поддерживает адаптацию диапазона настройки и синхронизацию; он защищён от перегрузки и автоматически останавливается при достижении конечного положения.
