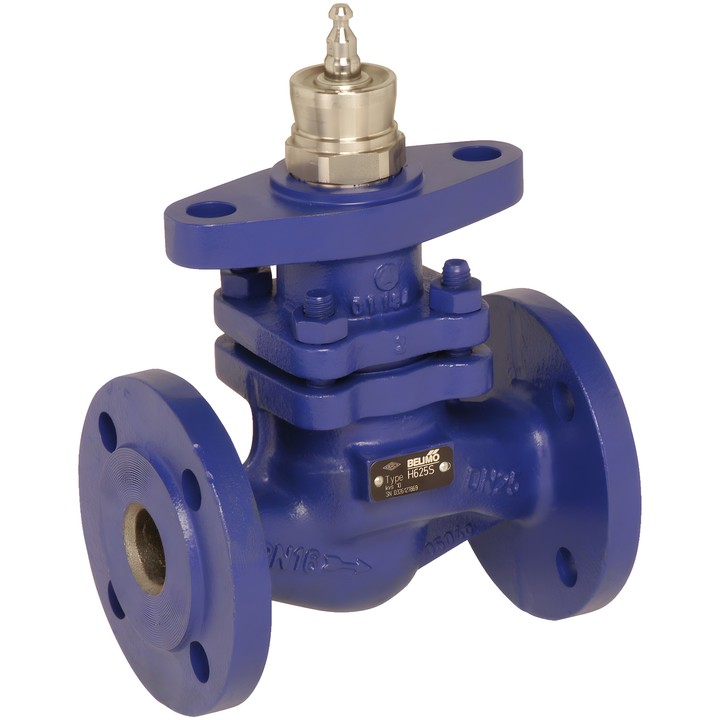

Belimo H680S - 2-putni sedišni ventil DN 80

Belimo H680S – tehnički podaci

2-putni sedišni ventil sa prirubničkim priključkom za stacionarne instalacije. Tehnički list navodi sledeće karakteristike modela H680S:

• DN 80, PN 16, Kvs 100 m³/h.
• Hod: 30 mm; n(gl): 3; Sv min.: 100.
• Fluid: voda i para (Δp/P1 <0,4), voda sa najviše 50% zapreminskog udela glikola.
• Temperatura fluida: 5...150°C [41...302°F]; 120°C do 1600 kPa, 150°C do 1400 kPa.
• Karakteristika protoka: jednakoprocentna; dozvoljeno propuštanje: maks. 0,05% vrednosti Kvs.
• Priključak cevi: prirubnica prema ISO 7005-2.
• Kućište: EN-GJL-250 (GG 25); zatvarač, vreteno i sedište: nerđajući čelik; zaptivka vretena: PTFE V-prsten.

Uputstva za montažu

Montaža je dozvoljena od vertikalnog do horizontalnog položaja u odnosu na vreteno; montaža sa vretenom usmerenim nadole nije dozvoljena. Poštujte smer protoka označen strelicom na kućištu. Maksimalni diferencijalni pritisak i pritisak zatvaranja zavise od ugrađenog aktuatora.
