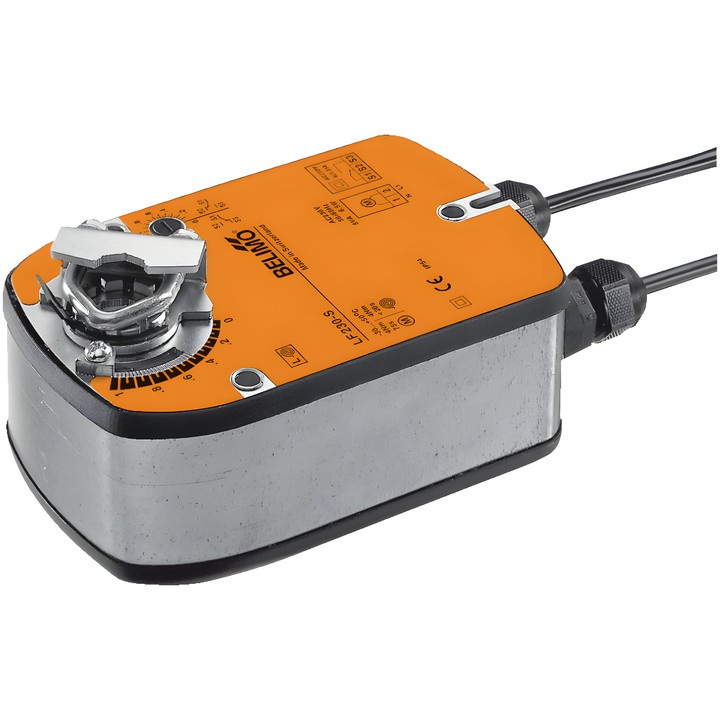

Belimo LF230-S - rotacioni aktuator za klapne sa sigurnosnom funkcijom

Belimo LF230-S - rotacioni aktuator za klapne sa sigurnosnom funkcijom

Belimo
904,12 zł
Porez je uključen
735,06 zł tax excluded

Rotacioni aktuator Belimo LF230-S za vazdušne klapne, sa sigurnosnom funkcijom koju obezbeđuje povratna opruga. Obrtni moment 4 Nm, napajanje AC 100...240 V, upravljanje Otvori/Zatvori i ugrađeni pomoćni kontakt 1x SPDT.

Vreme rada motora iznosi 75 s / 90°, a stepen zaštite je IP54.

Isporuka za približno 14 dana
Podeli

Belimo LF230-S

Rotacioni aktuator za regulaciju klapni u tehničkim sistemima zgrada. Tokom rada motor postavlja klapnu u radni položaj i zateže povratnu oprugu. U slučaju prekida napajanja, opruga pomera klapnu u sigurnosni položaj. Proizvod je namenjen vazdušnim klapnama površine do približno 0.8 m².

Glavne karakteristike i parametri

  • Obrtni moment motora i sigurnosne funkcije: 4 Nm.
  • Nazivni napon: AC 100...240 V; frekvencija: 50/60 Hz.
  • Upravljanje: Otvori/Zatvori.
  • Vreme rada motora: 75 s / 90°; vreme rada sigurnosne funkcije: <20 s @ -20...50°C, <60 s @ -30°C.
  • Ugrađeni pomoćni kontakt: 1x SPDT, 0...100%.
  • Potrošnja snage tokom kretanja: 3.5 W; u stanju mirovanja: 2 W; za dimenzionisanje kablova: 6.5 VA.
  • Ugao rotacije: maks. 95°; podešavanje pomoću integrisanog mehaničkog graničnika.
  • Montaža na osovinu klapne: univerzalna stezaljka 8...16 mm; mehanički indikator položaja.
  • Priključak napajanja i upravljanja: kabl 1 m, 2x 0.75 mm²; priključak pomoćnog kontakta: kabl 1 m, 3x 0.75 mm².
  • Stepen zaštite: IP54; temperatura okoline: -30...50°C [-22...122°F].

  • Brend
    Belimo
  • Reference
    LF230-S
  • ean13
    7630498103872

  • AC/DC napon
    AC 100...240 V
  • Priključak pomoćnog kontakta
    Kabl 1 m, 3x 0.75 mm²
  • Potrošnja snage (u radu)
    3.5 W
  • Potrošnja energije (zadržavanje)
    2 W
  • Nominalna snaga
    6.5 VA
  • Priključak za upravljanje napajanjem
    Kabl 1 m, 2x 0,75 mm²
  • Vrsta upravljanja
    Zatvori/Otvori
  • Stepen zaštite
    IP54
  • Ručno upravljanje
    Ne
  • Vreme kretanja (motor)
    75 s / 90°
  • Vreme kretanja (bezbednosna funkcija)
    ＜20 s
  • Temperatura okoline
    -30...50°C [-22...122°F]
  • Pomoćni kontakti
    1x SPDT
  • Obrtni moment
    4 Nm
  • Smer kretanja - motor
    Može se izabrati montažom levo/desno
  • Ugao rotacije
    95°
  • Mehanički priključak
    Univerzalna stezaljka 8...16 mm
  • Smer rotacije (bezbednosna funkcija)
    Može se izabrati montažom L/R

Techniczna karta katalogowa

Preuzimanje (628.01KB)

Instrukcja montażu

Preuzimanje (545.19KB)

Techniczna karta katalogowa – LF230-S

Preuzimanje (632.04KB)

EU Declaration of Conformity – LF230-S

Preuzimanje (39.63KB)

Environmental Declaration – LF..

Preuzimanje (71.96KB)
