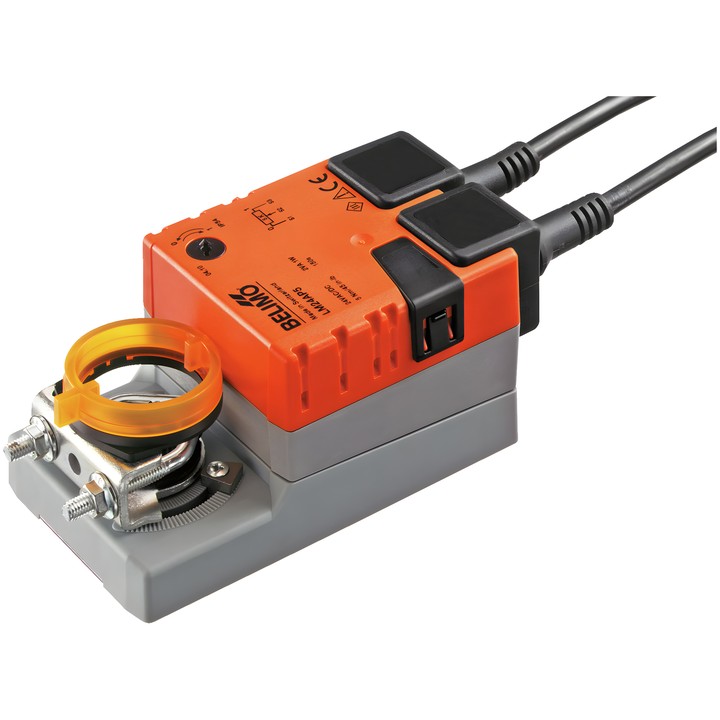

Belimo LM24AP5 - pogon za vazdušne klapne

Belimo LM24AP5 - pogon za vazdušne klapne

Belimo
1.189,41 zł
Porez je uključen
967,00 zł tax excluded

Pogon za vazdušne klapne Belimo LM24AP5 sa obrtnim momentom od 5 Nm, napaja se sa AC/DC 24 V. Podržava upravljanje Otvori/Zatvori i 3-tačkasto upravljanje; vreme rada motora iznosi 150 s / 90°.

Opremljen je integrisanim potenciometrom povratne sprege od 5 kΩ, univerzalnom stezaljkom 6...20 mm i dugmetom za ručno podešavanje sa mogućnošću blokiranja.

Proizvod nije dostupan
Podeli

Obavesti me kada postane dostupan

Interested in this product? Drop us an email and we will let you know when it's available for order.

Pogon za vazdušne klapne Belimo LM24AP5

Model LM24AP5 namenjen je za pozicioniranje klapni u tehničkim sistemima zgrada. Prema tehničkom listu, predviđen je za vazdušne klapne površine do približno 1 m².

Glavne karakteristike i parametri

  • Obrtni moment motora: 5 Nm; nazivni napon: AC/DC 24 V, 50/60 Hz.
  • Upravljanje: Otvori/Zatvori, 3-tačkasto; vreme rada motora: 150 s / 90°.
  • Integrisani potenciometar povratne sprege: 5 kΩ; signal povratne sprege položaja 0...100%.
  • Ugao okretanja: maks. 95°, uz mogućnost ograničavanja sa obe strane podesivim mehaničkim graničnicima.
  • Smer kretanja bira se prekidačem: 0 (okretanje ulevo) / 1 (okretanje udesno).
  • Ručno podešavanje dugmetom sa mogućnošću blokiranja; mehanički pokazivač položaja.
  • Mehanički priključak: univerzalna stezaljka 6...20 mm.
  • Potrošnja snage tokom kretanja: 1 W; u stanju mirovanja: 0.2 W; snaga za dimenzionisanje kablova: 1.5 VA.
  • Zasebni kablovi od 1 m, 3x 0.75 mm², za priključak napajanja i upravljanja i za priključak potenciometra.
  • Stepen zaštite IEC/EN: IP54; klasa zaštite IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura okoline: -30...50°C [-22...122°F].

  • Brend
    Belimo
  • Reference
    LM24AP5
  • ean13
    7630498112294

  • AC/DC napon
    AC/DC 24 V
  • Potrošnja snage (u radu)
    1 W
  • Potrošnja energije (zadržavanje)
    0.2 W
  • Nominalna snaga
    1.5 VA
  • Priključak za upravljanje napajanjem
    Kabl 1 m, 3x 0.75 mm²
  • Vrsta upravljanja
    Otvori/zatvori, 3-tačkasto
  • Stepen zaštite
    IP54
  • Stepen zaštite NEMA
    NEMA 2
  • Tip kućišta
    UL Enclosure Type 2
  • Ručno upravljanje
    Dugmetom, sa mogućnošću zaključavanja
  • Vreme kretanja (motor)
    150 s / 90°
  • Temperatura okoline
    -30...50°C [-22...122°F]
  • Obrtni moment
    5 Nm
  • Smer kretanja - motor
    Može se izabrati prekidačem: 0 (rotacija ulevo) / 1 (rotacija udesno)
  • Ugao rotacije
    95°
  • Mehanički priključak
    Univerzalna stezaljka 6...20 mm
  • Potenciometar
    5 kΩ
  • Priključak potenciometra
    Kabl, 3x 0.75 mm²
