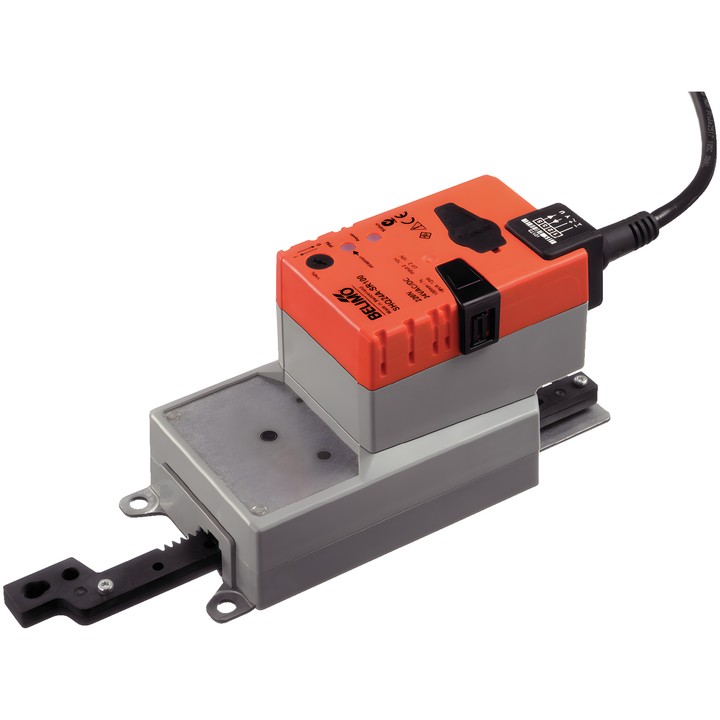

Belimo SHQ24A-SR100 - modulacioni linearni aktuator

Belimo SHQ24A-SR100 - modulacioni linearni aktuator

Belimo
1.273,62 zł
Porez je uključen
1.035,46 zł tax excluded

Linearni aktuator Belimo SHQ24A-SR100 za regulaciju klapni i zasuna u tehničkim sistemima zgrada. Napajanje AC/DC 24 V, sila 200 N, upravljanje 2...10 V i povratni signal položaja 2...10 V.

Maks. hod 100 mm, podešavanje u koracima od 20 mm; vreme kretanja motora 7 s / 100 mm. Stepen zaštite IEC/EN IP54.

Isporuka za približno 14 dana
Podeli

Belimo SHQ24A-SR100 – linearni aktuator

Modulacioni linearni aktuator za regulaciju klapni i zasuna u tehničkim sistemima zgrada. Prema tehničkom listu, predviđen je za vazdušne klapne površine do približno 1.3 m².

Glavne specifikacije

  • Sila aktuatora: 200 N; napajanje: AC/DC 24 V, 50/60 Hz.
  • Modulaciono upravljanje: 2...10 V; povratni signal položaja: 2...10 V.
  • Hod: 100 mm; maks. 100 mm, podesiv u koracima od 20 mm, uz minimalno dozvoljeni hod od 40 mm.
  • Vreme kretanja motora: 7 s / 100 mm.
  • Potrošnja tokom kretanja: 13 W; u stanju mirovanja: 2 W; za dimenzionisanje kablova: 23 VA.
  • Priključak napajanja i upravljanja: kabl 1 m, 4x 0.75 mm².
  • Smer kretanja bira se prekidačem; ručno pomeranje pomoću tastera sa mogućnošću zaključavanja.
  • Prilagođavanje opsega podešavanja je ručno i automatsko pri prvom uključenju napajanja.
  • Stepen zaštite IEC/EN IP54; klasa zaštite IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Temperatura okoline: -30...40°C [-22...104°F].

  • Brend
    Belimo
  • Reference
    SHQ24A-SR100
  • ean13
    7630498114304

  • AC/DC napon
    AC/DC 24 V
  • Potrošnja snage (u radu)
    13 W
  • Potrošnja energije (zadržavanje)
    2 W
  • Nominalna snaga
    23 VA
  • Priključak za upravljanje napajanjem
    Kabl 1 m, 4x 0.75 mm²
  • Vrsta upravljanja
    DC 2...10 V
  • Stepen zaštite
    IP54
  • Stepen zaštite NEMA
    NEMA 2
  • Tip kućišta
    UL Enclosure Type 2
  • Sila
    200 N
  • Ručno upravljanje
    Dugmetom, sa mogućnošću zaključavanja
  • Hod
    100 mm
  • Vreme kretanja (motor)
    7 s / 100 mm
  • Temperatura okoline
    -30...40°C [-22...104°F]
  • Smer kretanja - motor
    Može se izabrati prekidačem

Techniczna karta katalogowa

Preuzimanje (1.16MB)

Instrukcja montażu

Preuzimanje (523.51KB)

EU Declaration of Conformity – SHQ24A-SR100

Preuzimanje (32.78KB)

Environmental Declaration – SH..100..

Preuzimanje (71.95KB)
