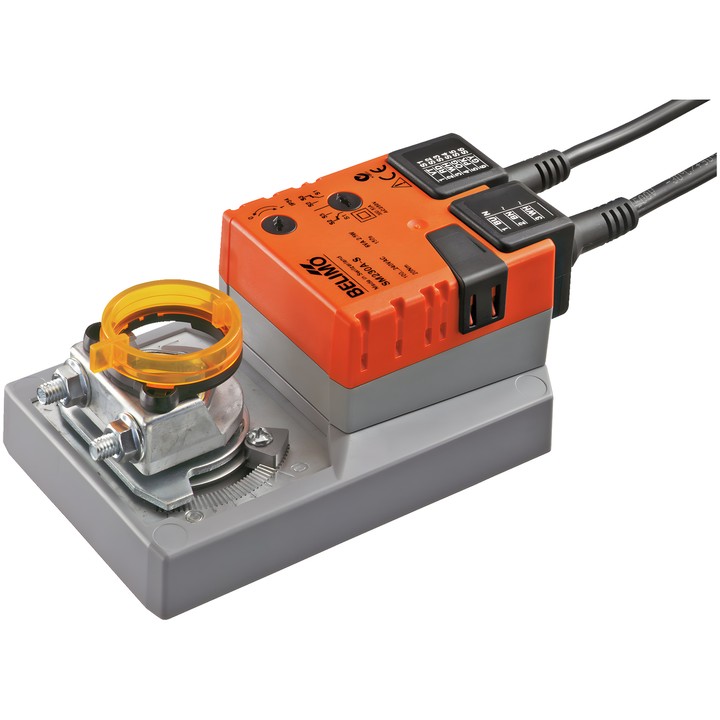

Belimo SM230A-S - pogon za klapne

Belimo SM230A-S - pogon za klapne

Belimo
844,24 zł
Porez je uključen
686,37 zł tax excluded

Pogon za klapne Belimo SM230A-S sa obrtnim momentom od 20 Nm, napaja se naponom AC 100...240 V. Podržava upravljanje Otvori/Zatvori i 3-tačkasto upravljanje; vreme hoda iznosi 150 s / 90°.

Opremljen podesivim pomoćnim prekidačem 1x SPDT (0...100%), ručnim podešavanjem pomoću tastera i reverzibilnom univerzalnom montažnom stezaljkom 10...20 mm.

Isporuka za približno 14 dana
Podeli

Pogon za klapne Belimo SM230A-S

Rotacioni pogon za pozicioniranje klapni u tehničkim sistemima zgrada. Tehnički list navodi veličinu klapne do približno 4 m². Model ima ugrađen pomoćni prekidač i mehaničke graničnike ugla rotacije.

Glavne karakteristike i parametri

  • Obrtni moment: 20 Nm.
  • Nominalni napon: AC 100...240 V; frekvencija: 50/60 Hz.
  • Upravljanje: Otvori/Zatvori, 3-tačkasto.
  • Vreme rada motora: 150 s / 90°; maksimalni ugao rotacije: 95°.
  • Podesivi pomoćni prekidač: 1x SPDT, 0...100%.
  • Potrošnja tokom kretanja: 2.5 W; u stanju mirovanja: 0.6 W; snaga za dimenzionisanje: 6 VA.
  • Smer kretanja bira se prekidačem 0 (rotacija ulevo) / 1 (rotacija udesno).
  • Ručno podešavanje pomoću tastera uz mogućnost blokiranja; ugao rotacije ograničavaju podesivi mehanički graničnici.
  • Reverzibilna univerzalna montažna stezaljka 10...20 mm; mehanički pokazivač položaja.
  • Priključak za napajanje i upravljanje i priključak pomoćnog prekidača: svaki sa kablom dužine 1 m, 3x 0.75 mm².
  • Stepen zaštite IEC/EN: IP54; temperatura okoline: -30...50°C [-22...122°F].

  • Brend
    Belimo
  • Reference
    SM230A-S
  • ean13
    7630498114335

  • AC/DC napon
    AC 100...240 V
  • Priključak pomoćnog kontakta
    Kabl 1 m, 3x 0.75 mm²
  • Potrošnja snage (u radu)
    2.5 W
  • Potrošnja energije (zadržavanje)
    0.6 W
  • Nominalna snaga
    6 VA
  • Priključak za upravljanje napajanjem
    Kabl 1 m, 3x 0.75 mm²
  • Vrsta upravljanja
    Otvori/zatvori, 3-tačkasto
  • Stepen zaštite
    IP54
  • Stepen zaštite NEMA
    NEMA 2
  • Tip kućišta
    UL Enclosure Type 2
  • Ručno upravljanje
    Dugmetom, sa mogućnošću zaključavanja
  • Vreme kretanja (motor)
    150 s / 90°
  • Temperatura okoline
    -30...50°C [-22...122°F]
  • Pomoćni kontakti
    1x SPDT
  • Obrtni moment
    20 Nm
  • Smer kretanja - motor
    Može se izabrati prekidačem: 0 (rotacija ulevo) / 1 (rotacija udesno)
  • Ugao rotacije
    95°
  • Mehanički priključak
    Univerzalna reverzibilna montažna stezaljka 10...20 mm

Techniczna karta katalogowa

Preuzimanje (1.62MB)

Instrukcja montażu

Preuzimanje (570.11KB)

Techniczna karta katalogowa – SM230A-S

Preuzimanje (1.62MB)

EU Declaration of Conformity – SM230A-S

Preuzimanje (32.76KB)

Environmental Declaration – SM..

Preuzimanje (72.47KB)
