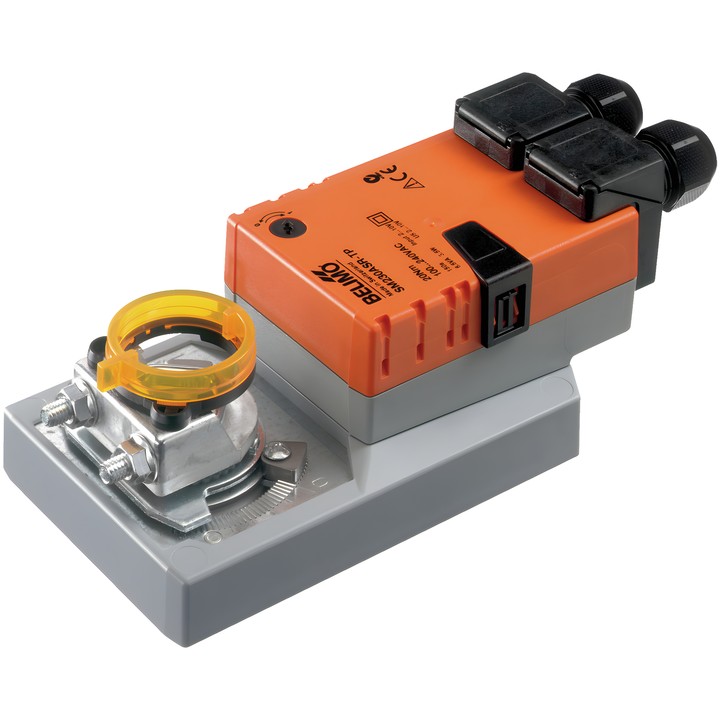

Belimo SM230ASR-TP - pogon za klapne sa analognim upravljanjem

Belimo SM230ASR-TP - pogon za klapne sa analognim upravljanjem

Belimo
1.026,62 zł
Porez je uključen
834,65 zł tax excluded

Pogon za klapne Belimo SM230ASR-TP sa obrtnim momentom od 20 Nm, napajanjem AC 100...240 V i upravljanjem signalom 2...10 V. Vreme hoda iznosi 150 s / 90°, a opseg povratnog signala položaja je 2...10 V.

Isporuka za približno 14 dana
Podeli

Belimo SM230ASR-TP

Modulacioni pogon za pozicioniranje klapni u tehničkim sistemima zgrada. Proizvođač navodi veličinu klapne do približno 4 m².

Glavne karakteristike

  • Obrtni moment: 20 Nm; vreme hoda: 150 s / 90°.
  • Nominalni napon: AC 100...240 V, 50/60 Hz.
  • Radni opseg upravljačkog signala Y: 2...10 V; povratni signal položaja U: 2...10 V.
  • Potrošnja tokom rada: 3.5 W; u mirovanju: 1 W; za dimenzionisanje kablova: 6.5 VA.
  • Ugao rotacije: maks. 95°, sa mehaničkim graničnicima podesivim sa obe strane.
  • Smer kretanja bira se prekidačem 0/1; ručno podešavanje tasterom uz mogućnost blokiranja.
  • Reverzibilna univerzalna montažna stega za osovinu 10...20 mm; električno povezivanje preko klema.
  • Stepen zaštite IEC/EN: IP54; klasa zaštite IEC/EN: II, pojačana izolacija.
  • Temperatura okoline: -30...50°C [-22...122°F].

  • Brend
    Belimo
  • Reference
    SM230ASR-TP
  • ean13
    7630498114359

  • AC/DC napon
    AC 100...240 V
  • Potrošnja snage (u radu)
    3.5 W
  • Potrošnja energije (zadržavanje)
    1 W
  • Nominalna snaga
    6.5 VA
  • Vrsta upravljanja
    DC 2...10 V
  • Stepen zaštite
    IP54
  • Stepen zaštite NEMA
    NEMA 2
  • Tip kućišta
    UL Enclosure Type 2
  • Ručno upravljanje
    Dugmetom, sa mogućnošću zaključavanja
  • Vreme kretanja (motor)
    150 s / 90°
  • Priključak za napajanje
    Stezaljke 4 mm² (kabl ø4...10 mm, 2-žilni)
  • Temperatura okoline
    -30...50°C [-22...122°F]
  • Obrtni moment
    20 Nm
  • Smer kretanja - motor
    Može se izabrati prekidačem 0/1
  • Ugao rotacije
    95°
  • Mehanički priključak
    Univerzalna reverzibilna montažna stezaljka 10...20 mm
  • Priključak za upravljanje
    Stezaljke 4 mm² (kabl ø4...10 mm, 4-žilni)

Techniczna karta katalogowa

Preuzimanje (1.73MB)

Instrukcja montażu

Preuzimanje (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Preuzimanje (32.8KB)

Environmental Declaration – SM..

Preuzimanje (72.49KB)
