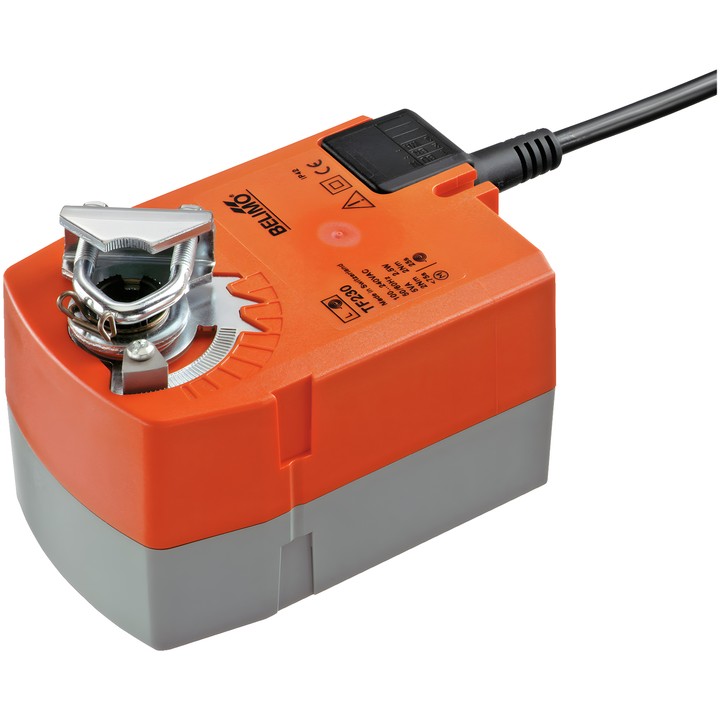

Belimo TF230 - rotacioni aktuator za klapne sa povratnom oprugom

Belimo TF230 - rotacioni aktuator za klapne sa povratnom oprugom

Belimo
642,18 zł
Porez je uključen
522,10 zł tax excluded

Belimo TF230 je rotacioni aktuator za klapne sa sigurnosnom funkcijom i upravljanjem Otvori/Zatvori. Obrtni moment motora iznosi 2.5 Nm, nazivni napon je AC 100...240 V, a vreme rada motora je 75 s / 90°.

U slučaju prekida napajanja, opruga pomera klapnu u sigurnosni položaj. Vreme rada sigurnosne funkcije iznosi <25 s / 90°.

Isporuka za približno 14 dana
Podeli

Belimo TF230 aktuator

TF230 je rotacioni aktuator sa sigurnosnom funkcijom, namenjen za pozicioniranje klapni u tehničkim sistemima zgrada. Prema tehničkom listu, može da pokreće vazdušne klapne površine do približno 0.5 m². Tokom rada motor pomera klapnu i zateže povratnu oprugu; prekid napajanja vraća klapnu u sigurnosni položaj.

Glavne karakteristike i parametri

  • Obrtni moment motora i sigurnosne funkcije: 2.5 Nm.
  • Nazivni napon: AC 100...240 V; frekvencija: 50/60 Hz.
  • Upravljanje: Otvori/Zatvori.
  • Vreme rada motora: 75 s / 90°; vreme rada sigurnosne funkcije: <25 s / 90°.
  • Ugao rotacije: maks. 95°; podesiv mehaničkim graničnikom.
  • Univerzalna stezaljka osovine: 6...12.7 mm; mehanički pokazivač položaja.
  • Priključak za napajanje i upravljanje: kabl 1 m, 2x 0.75 mm².
  • Potrošnja energije tokom rada: 2.5 W; u mirovanju: 1.5 W; za dimenzionisanje kablova: 5 VA.
  • Stepen zaštite: IP42; temperatura okoline: -30...50°C [-22...122°F].

Smer kretanja motora i sigurnosne funkcije bira se montažom L/D. Aktuator nema funkciju ručnog podešavanja.

  • Brend
    Belimo
  • Reference
    TF230
  • ean13
    7630498115646

  • AC/DC napon
    AC 100...240 V
  • Potrošnja snage (u radu)
    2.5 W
  • Potrošnja energije (zadržavanje)
    1.5 W
  • Nominalna snaga
    5 VA
  • Priključak za upravljanje napajanjem
    Kabl 1 m, 2x 0,75 mm²
  • Vrsta upravljanja
    Zatvori/Otvori
  • Stepen zaštite
    IP42
  • Ručno upravljanje
    Ne
  • Vreme kretanja (motor)
    75 s / 90°
  • Vreme kretanja (bezbednosna funkcija)
    ＜25 s
  • Temperatura okoline
    -30...50°C [-22...122°F]
  • Obrtni moment
    2.5 Nm
  • Smer kretanja - motor
    Može se izabrati montažom levo/desno
  • Ugao rotacije
    95°
  • Mehanički priključak
    Univerzalna stezaljka 6...12.7 mm
  • Smer rotacije (bezbednosna funkcija)
    Može se izabrati montažom L/R
