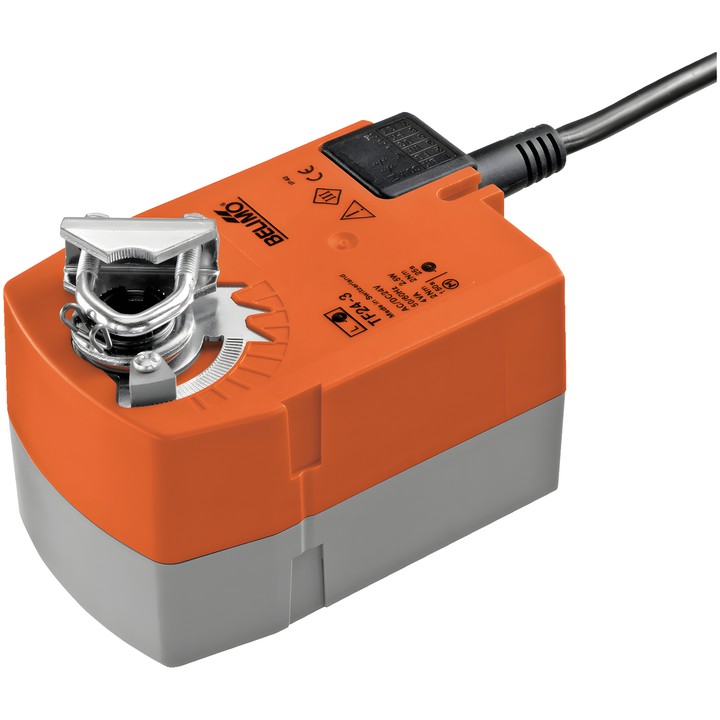

Belimo TF24-3 - rotacioni pogon za klapne sa povratnom oprugom

Belimo TF24-3 - rotacioni pogon za klapne sa povratnom oprugom

Belimo
741,62 zł
Porez je uključen
602,94 zł tax excluded

Rotacioni pogon Belimo TF24-3 sa sigurnosnom funkcijom za regulaciju klapni u tehničkim sistemima zgrada. Obrtni moment 2.5 Nm, napajanje AC/DC 24 V i 3-tačkasto upravljanje.

Vreme rada motora iznosi 150 s / 90°. U slučaju prekida napajanja, opruga pomera klapnu u sigurnosni položaj.

Isporuka za približno 14 dana
Podeli

Belimo TF24-3

Rotacioni pogon sa sigurnosnom funkcijom, namenjen regulaciji klapni u stacionarnim sistemima grejanja, ventilacije i klimatizacije. Namenjen za vazdušne klapne površine do približno 0.5 m². Signal od 3 tačke upravlja kretanjem motora, a pri prekidu napajanja povratna opruga pomera klapnu u sigurnosni položaj.

Glavne karakteristike i specifikacije

  • Obrtni moment motora i sigurnosne funkcije: 2.5 Nm.
  • Nominalni napon: AC/DC 24 V; frekvencija nominalnog napona: 50/60 Hz.
  • Upravljanje: 3-tačkasto.
  • Vreme rada motora: 150 s / 90°; vreme rada sigurnosne funkcije: <25 s @ -20...50°C, <60 s @ -30°C.
  • Potrošnja snage tokom kretanja: 1.3 W; u položaju mirovanja: 0.6 W; za dimenzionisanje kablova: 2.6 VA.
  • Ugao rotacije: maks. 95°; podešavanje pomoću mehaničkog graničnika.
  • Smer kretanja motora bira se prekidačem L/R; smer delovanja sigurnosne funkcije određuje se načinom montaže L/R.
  • Univerzalna stezaljka za osovinu 6...12.7 mm; mehanički pokazivač položaja.
  • Priključak napajanja i upravljanja: kabl 1 m, 4x 0.75 mm²; stepen zaštite IP42.
  • Ručno pomeranje: ne.

  • Brend
    Belimo
  • Reference
    TF24-3
  • ean13
    7630498122453

  • AC/DC napon
    AC/DC 24 V
  • Potrošnja snage (u radu)
    1.3 W
  • Potrošnja energije (zadržavanje)
    0.6 W
  • Nominalna snaga
    2.6 VA
  • Priključak za upravljanje napajanjem
    Kabl 1 m, 4x 0.75 mm²
  • Vrsta upravljanja
    3-tačkasto
  • Stepen zaštite
    IP42
  • Ručno upravljanje
    Ne
  • Vreme kretanja (motor)
    150 s / 90°
  • Vreme kretanja (bezbednosna funkcija)
    ＜25 s
  • Obrtni moment
    2.5 Nm
  • Smer kretanja - motor
    Može se izabrati pomoću prekidača L/R
  • Ugao rotacije
    95°
  • Mehanički priključak
    Univerzalna stezaljka 6...12.7 mm
  • Smer rotacije (bezbednosna funkcija)
    Može se izabrati montažom L/R
