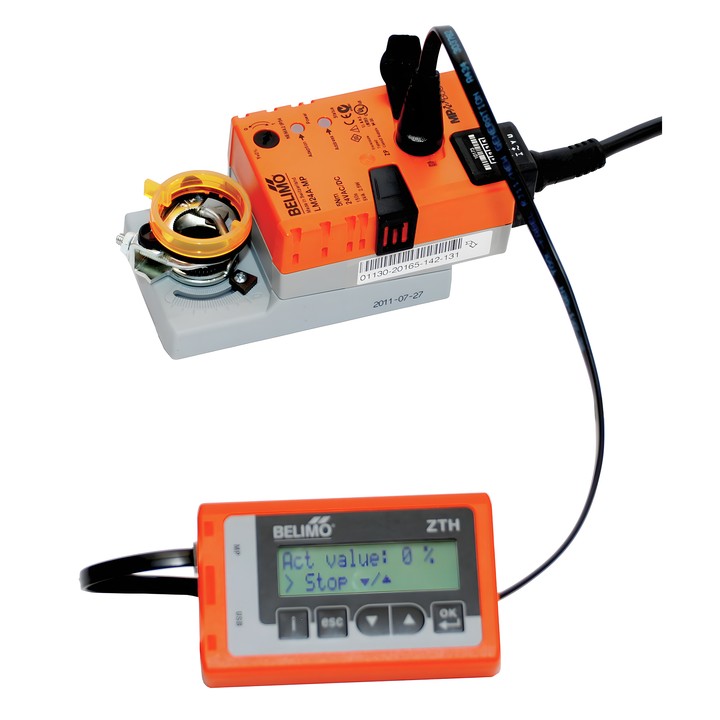

Belimo ZTH EU - servisni uređaj

Belimo ZTH EU servisni uređaj

ZTH EU služi za rad sa podesivim aktuatorima, VAV regulatorima i Belimo uređajima za HVAC instalacije opremljenim komunikacionim interfejsom. Nakon povezivanja očitava podatke uređaja i prikazuje opcije podešavanja dostupne za odgovarajući tip.

Glavne karakteristike

• Parametrizacija u point-to-point (PP) režimu preko servisne utičnice ili priključnih stezaljki aktuatora.
• ZIP-USB funkcija: radi kao pretvarač nivoa između USB interfejsa računara i Belimo MP uređaja.
• Funkcija MP-Bus testera koja obuhvata merenje nivoa signala i brojač telegrama.
• LCD ekran sa pozadinskim osvetljenjem: 2 x 16 znakova.
• USB 2.0 interfejs sa konektorom tipa B; u kompletu su USB A–B kabl (1 m) i ZK1-GEN kabl (3 m).
• Napajanje iz priključenog aktuatora: AC 24 V, 50/60 Hz ili DC 24 V; potrošnja tokom rada: 1 W.
• Dimenzije L x W x D: 95 x 55 x 25 mm; masa: oko 135 g.

Povezivanje je dozvoljeno isključivo sa Belimo uređajima sa naponom 24 V PELV i PP/MP interfejsom. Direktno povezivanje ZTH EU kao servisnog uređaja na MP-Bus ili MP klijent nije moguće; koristite servisnu utičnicu ili tokom povezivanja isključite MP uređaj sa magistrale.
