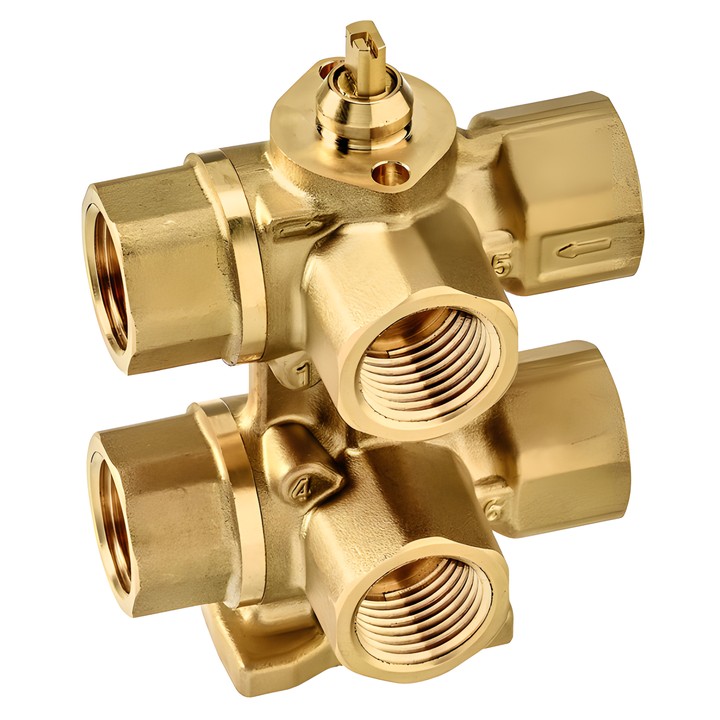

Belimo R3015-P63-P25-B1 - 6-kraki regulacioni kuglasti ventil

Belimo R3015-P63-P25-B1 – ventil sa regulacionim otvorom

Ovaj 6-kraki regulacioni kuglasti ventil sa unutrašnjim navojem koristi se za prebacivanje ili analognu regulaciju protoka vode u grejnim i rashladnim elementima. Dve sekvence (hlađenje/grejanje) pokreće jedan rotacioni aktuator od 90°.

Glavne karakteristike i specifikacije

• DN 15, priključak Rp 1/2", unutrašnji navoj prema ISO 7-1; PN 16.
• Kvs (sekvenca 1): 0.63 m³/h; Kvs (sekvenca 2): 0.25 m³/h.
• Medijum: voda, voda sa najviše 50% vol. glikola; temperatura medijuma: 6...80°C [43...176°F].
• Maksimalna diferencijalna razlika pritiska ∆pmax: 100 kPa; pritisak zatvaranja ∆ps: 350 kPa; tih rad Δpv100 <50 kPa.
• Linearna karakteristika protoka; dozvoljeno propuštanje: nepropusno za mehuriće, klasa zaptivanja A (EN 12266-1).
• Ugao rotacije 90°: sekvenca 1 – 0...30° (preporučeno hlađenje), mrtva zona – 30...60°, sekvenca 2 – 60...90° (preporučeno grejanje).
• Ugrađeni ventil za rasterećenje pritiska kompenzuje promene pritiska medijuma u zatvorenoj zapremini kada je ventil u zatvorenom položaju (45°).

Uputstvo za montažu

Ventil se može montirati tako da vreteno bude u položaju od vertikalnog do horizontalnog. Montaža u visećem položaju, sa osom usmerenom nadole, nije dozvoljena. Poštujte pravilan smer protoka; položaj kugle odgovara oznaci „L” na osovini.
