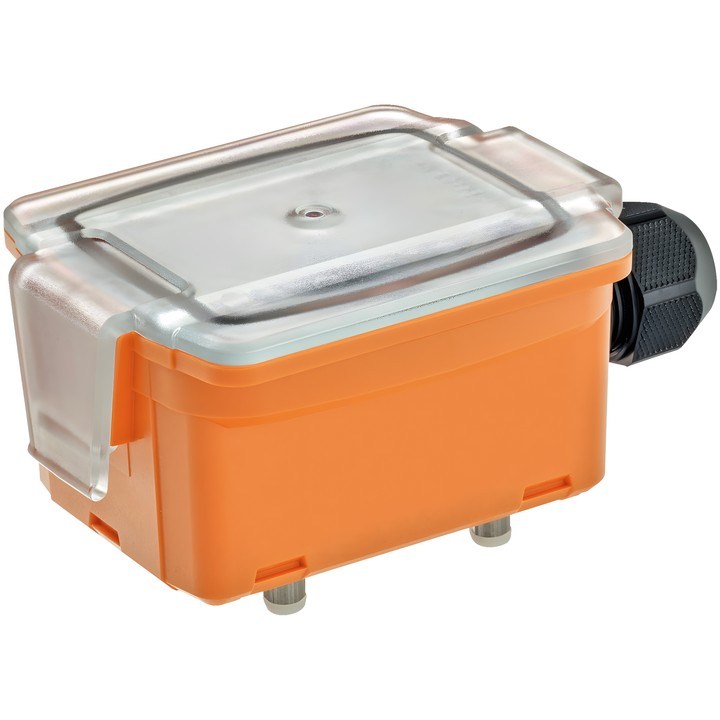

Belimo 22HL-10 – detektor curenja tečnosti

Uređaj služi za otkrivanje curenja tečnosti u stacionarnim sistemima grejanja, ventilacije i klimatizacije. Prema dokumentaciji, može se koristiti za alarmiranje, upravljanje i nadzor rezervoara, podignutih podova, spuštenih plafona i prostorija. Preklopni kontakt omogućava povezivanje sa sistemima upravljanja i signalizacije ili serijsko povezivanje sa ventilom radi prekidanja protoka vode.

Glavne karakteristike i parametri

• Mediji koji se detektuju: voda i mešavina vode i glikola do 50/50.
• Nominalno napajanje: AC/DC 24 V; opseg napona: AC 21.6...26.4 V / DC 13.5...26.4 V.
• Beznaponski preklopni kontakt SPDT; maks. AC/DC 24 V / 1 A.
• Automatsko resetovanje nakon sušenja kontakata.
• Merenje provodljivosti; prag preklapanja ≈10 μS.
• LED indikacija: zelena – napajanje ispravno, crvena – curenje.
• Stepen zaštite kućišta: IP65 / NEMA 4.
• Električno povezivanje: odvojiva priključna letva sa opružnim stezaljkama, maks. 2.5 mm²; kablovska uvodnica sa rasterećenjem zatezanja ø6...8 mm.
• Temperatura okoline: -10...50°C; temperatura tečnosti: -20...70°C.
