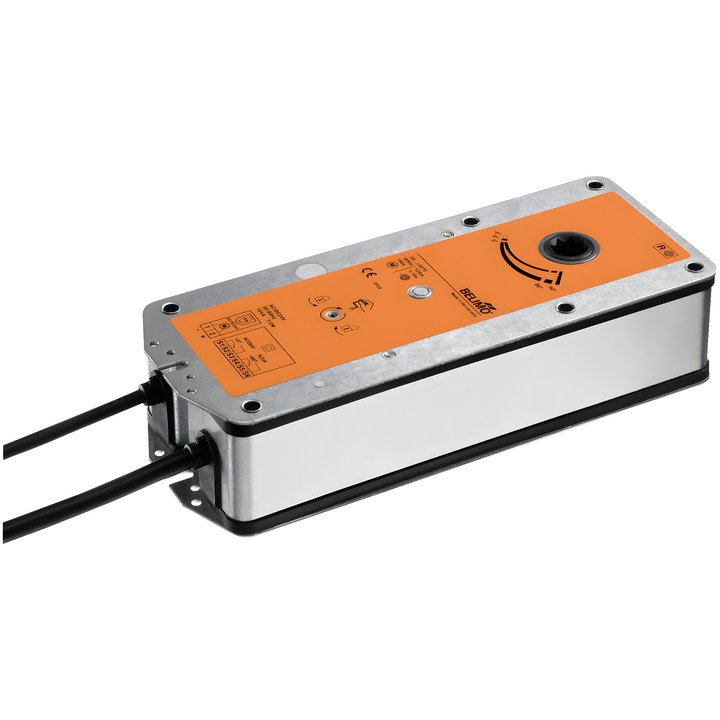

Belimo BF48-5 – pogon za protivpožarne i dimne klapne

Opružni pogon namenjen protivpožarnim i dimnim klapnama od 90° u ventilacionim i klimatizacionim sistemima. Tokom rada motor pomera klapnu i zateže povratnu oprugu; pri prekidu napajanja energija opruge pomera klapnu u sigurnosni položaj.

Glavni tehnički podaci

• Nazivni napon: AC/DC 48 V; frekvencija: 50/60 Hz.
• Upravljanje: Zatvori/Otvori.
• Obrtni moment motora: 18 Nm; obrtni moment sigurnosne funkcije: 12 Nm.
• Vreme hoda motora: <120 s / 90°; vreme hoda sigurnosne funkcije: 16 s @ 20°C.
• Potrošnja tokom rada: 11 W; u stanju mirovanja: 3.5 W; za dimenzionisanje kablova: 16 VA.
• Pomoćni kontakti: 2x SPDT; tačke preklapanja: 5° / 80°.
• Priključak za napajanje i upravljanje: kabl 1 m, 2x 0.75 mm² (bez halogena); priključak pomoćnih kontakata: kabl 1 m, 6x 0.75 mm² (bez halogena).
• Mehanički priključak: oblikovna veza 12x12 mm, neprolazna šuplja osovina.
• Ugao rotacije: maks. 95°; smer kretanja motora bira se montažom L/D.
• Ručno pomeranje sa graničnikom položaja; mehanički pokazivač položaja.
• Stepen zaštite IEC/EN: IP54; klasa zaštite IEC/EN: III, Safety Extra-Low Voltage (SELV).

U kompletu: ručna poluga, pokazivač, zaštitni poklopac i umetak za oblikovnu vezu 12/10 mm. Prema dokumentaciji, proizvođač klapne prilagođava i montira pogon na klapnu; Belimo ga isporučuje direktno proizvođačima sigurnosnih klapni.
