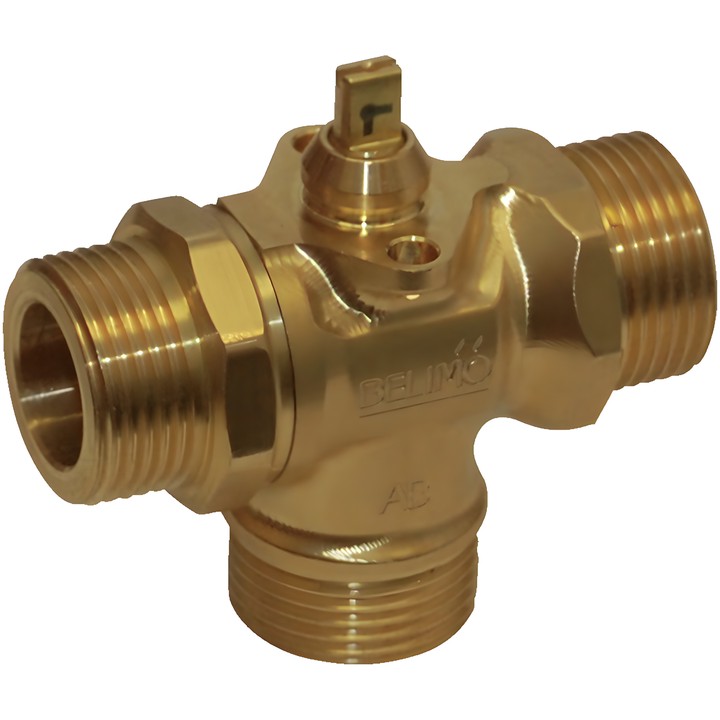

Belimo C520Q-J - 3-kraki preklopni zonski ventil

Belimo C520Q-J – preklopni zonski ventil

3-kraki ventil sa spoljnim navojem, namenjen za preklapanje i upravljanje otvori/zatvori na vodenoj strani ventilacionih i grejnih sistema. Ventil pokreće rotacioni aktuator kojim se upravlja signalom otvori/zatvori.

Glavne karakteristike i parametri

• DN 20; priključak: spoljni navoj G 3/4" prema ISO 228-1; PN 25.
• Kvs 3.6 m³/h; ps 1600 kPa.
• Fluid: voda ili voda sa najviše 50% glikola po zapremini.
• Temperatura fluida: 2...100°C [36...212°F]; sa aktuatorom 2...90°C.
• Diferencijalni pritisak: ∆pmax 280 kPa; pritisak zatvaranja: 280 kPa. Za tih rad navodi se 50 kPa.
• Zaptivenost: nepropustan za mehuriće, klasa zaptivenosti A (EN 12266-1).
• Ugao rotacije: 90°; protok je moguć u oba smera.
• Telo i vreteno od mesinga; zatvarajući element od hromiranog mesinga; zaptivka vretena: EPDM O-prsten; sedište: PTFE, EPDM O-prsten.
• Aktuator se montira na klik bez alata; ventil ne zahteva održavanje.

Dozvoljeni položaj ugradnje: od vertikalnog do horizontalnog u odnosu na vreteno. Ugradnja sa vretenom okrenutim nadole nije dozvoljena. Da biste postigli ugao rotacije od 90° potreban za funkciju preklapanja, uklonite krajnji graničnik na aktuatoru.
