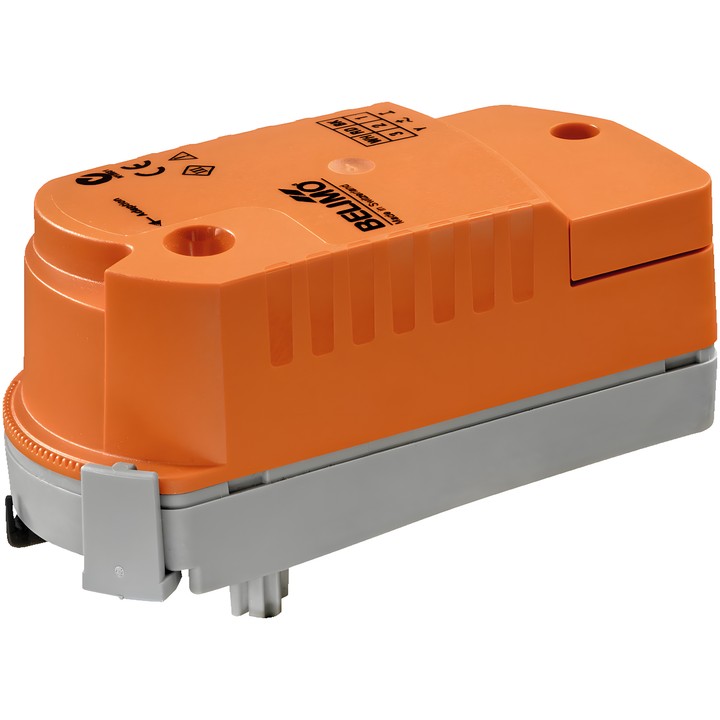

Belimo CQK24A-SR-T - rotacioni aktuator za zonske ventile

Belimo CQK24A-SR-T - rotacioni aktuator za zonske ventile

Belimo
479,29 zł
Porez je uključen
389,67 zł tax excluded

Rotacioni aktuator Belimo CQK24A-SR-T za zonske ventile, sa sigurnosnom funkcijom i položajem zatvorenim bez napajanja (NC). Obrtni moment 1 Nm, napajanje AC/DC 24 V i modulaciono upravljanje 2...10 V.

Vreme rada motora iznosi 75 s / 90°, a vreme pomeranja u sigurnosni položaj 60 s / 90°. Aktuator ima signal povratne informacije o položaju 2...10 V, priključne kleme i stepen zaštite IP40.

Isporuka za približno 14 dana
Podeli

Aktuator Belimo CQK24A-SR-T

Rotacioni aktuator sa sigurnosnom funkcijom, namenjen zonskim ventilima. U slučaju nestanka napajanja, energija uskladištena u integrisanim kondenzatorima prebacuje ventil u zatvoren položaj (NC). Fabrički podešeno vreme zadržavanja (PF) iznosi 1 s.

Glavne karakteristike i tehnički podaci

  • Obrtni moment: 1 Nm.
  • Nominalni napon: AC/DC 24 V; frekvencija: 50/60 Hz.
  • Modulaciono upravljanje: 2...10 V; signal povratne informacije o položaju: 2...10 V.
  • Vreme rada motora: 75 s / 90°; vreme pomeranja u sigurnosni položaj: 60 s / 90°.
  • Potrošnja tokom rada: 2.5 W; u mirovanju: 0.5 W; snaga za dimenzionisanje provodnika: 5 VA.
  • Priključak napajanja i upravljanja: kleme 1.5 mm² (kabl ø6...8 mm, 4-žilni).
  • Stepen zaštite IEC/EN: IP40; klasa zaštite IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Ugradnja na klik bez alata; mehanički pokazivač položaja.
  • Podešavanje ugla rotacije kopčom u koracima od 2.5° služi za podešavanje maksimalnog protoka ventila.
  • Ventil se može ručno pomeriti nakon skidanja aktuatora.

Nakon promene podešavanja protoka kopčom graničnika, potrebno je pokrenuti adaptaciju modulacionog aktuatora. Napajanje mora biti obezbeđeno preko izolacionog transformatora.

  • Brend
    Belimo
  • Reference
    CQK24A-SR-T
  • ean13
    7630498110757

  • AC/DC napon
    AC/DC 24 V
  • Potrošnja snage (u radu)
    2.5 W
  • Potrošnja energije (zadržavanje)
    0.5 W
  • Nominalna snaga
    5 VA
  • Priključak za upravljanje napajanjem
    Priključci 1,5 mm² (kabl ø6...8 mm, 4-žilni)
  • Vrsta upravljanja
    DC 2...10 V
  • Stepen zaštite
    IP40

Techniczna karta katalogowa

Preuzimanje (1.62MB)

Instrukcja montażu

Preuzimanje (2.24MB)

Techniczna karta katalogowa – CQK24A-SR-T

Preuzimanje (1.63MB)

EU Declaration of Conformity – CQK24A-SR-T

Preuzimanje (31.97KB)

Environmental Declaration – CQK..-T

Preuzimanje (72.21KB)
