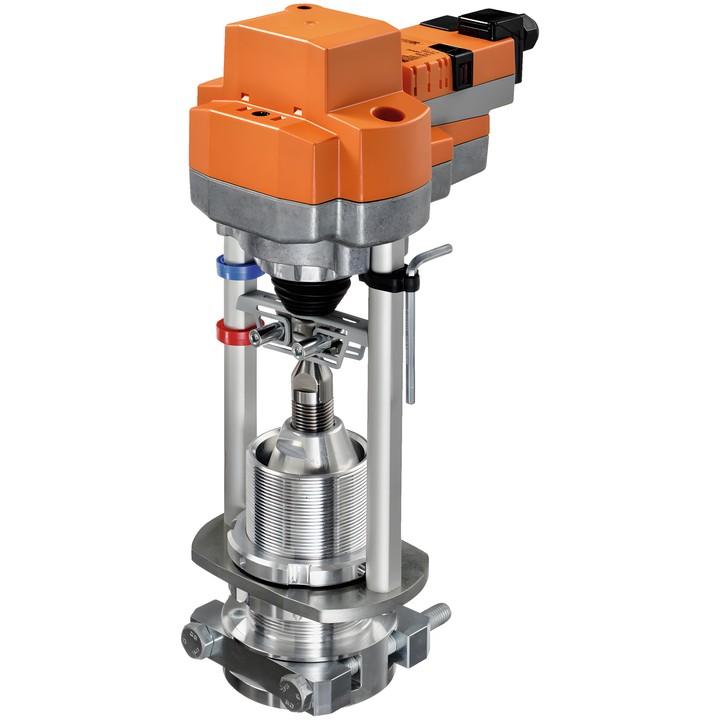

Belimo EV230A-RE - linearni aktuator za sedišne ventile

Belimo EV230A-RE aktuator

EV230A-RE je RetroFIT+ linearni aktuator namenjen za 2- i 3-krake sedišne ventile. Dokumentacija opisuje montažu RetroFIT+ aktuatora na ventile različitih proizvođača pomoću univerzalnog adaptera vrata i vretena ventila.

Glavni tehnički podaci

• Pogonska sila: 2500 N; hod: 50 mm.
• Nominalni napon: AC 100...240 V; frekvencija: 50/60 Hz.
• Upravljanje: Zatvori/Otvori, 3-tačkasto.
• Vreme rada motora: 150 s / 40 mm (188 s / 50 mm).
• Potrošnja energije tokom rada: 5.5 W; u položaju mirovanja: 1 W; za dimenzionisanje provodnika: 9.5 VA.
• Priključak za napajanje i upravljanje: priključne stezaljke 4 mm² (kabl ø4...10 mm).
• Ručno podešavanje tasterom sa mogućnošću blokade; mehanički pokazivač položaja za hod 5...50 mm.
• Stepen zaštite IEC/EN: IP54; klasa zaštite IEC/EN: II, pojačana izolacija.

Aktuator je zaštićen od preopterećenja i automatski se zaustavlja po dostizanju krajnjeg položaja. Kod 3-tačkastog impulsnog upravljanja potrebno je obezbediti da se regulator zaustavi kada se dostigne krajnji položaj.
