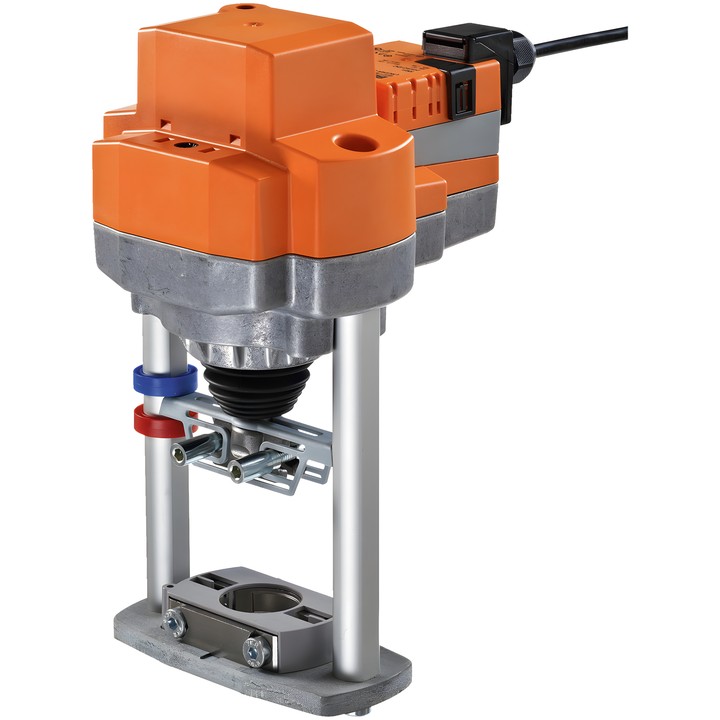

Belimo EV24A-TPC - linearni aktuator za sedišne ventile

Belimo EV24A-TPC – aktuator za sedišne ventile

Aktuator namenjen dvosmernim i trosmernim sedišnim ventilima. Omogućava upravljanje Zatvori/Otvori ili 3-tačkasto upravljanje.

Glavne karakteristike i parametri

• Sila aktuatora: 2500 N; hod: 40 mm; vreme pomeranja: 150 s / 40 mm.
• Nominalni napon: AC/DC 24 V; frekvencija nominalnog napona: 50/60 Hz.
• Opseg nominalnog napona: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Potrošnja tokom rada: 2.5 W; u mirovanju: 0.5 W; za dimenzionisanje provodnika: 4.5 VA.
• Priključak za napajanje i upravljanje: kleme sa kablom od 1 m, 3x 0.75 mm², klema 4 mm².
• Ručno pomeranje pomoću dugmeta, uz mogućnost zaključavanja.
• Mehanički pokazivač položaja za hod od 5...40 mm.
• Stepen zaštite IEC/EN IP54; klasa zaštite IEC/EN III, Safety Extra-Low Voltage (SELV).

Aktuator ima zaštitu od preopterećenja i automatski se zaustavlja kada dostigne krajnji graničnik. Pri upotrebi impulsnog 3-tačkastog regulatora, potrebno je obezbediti da se impulsi zaustave po dostizanju krajnjeg položaja.
