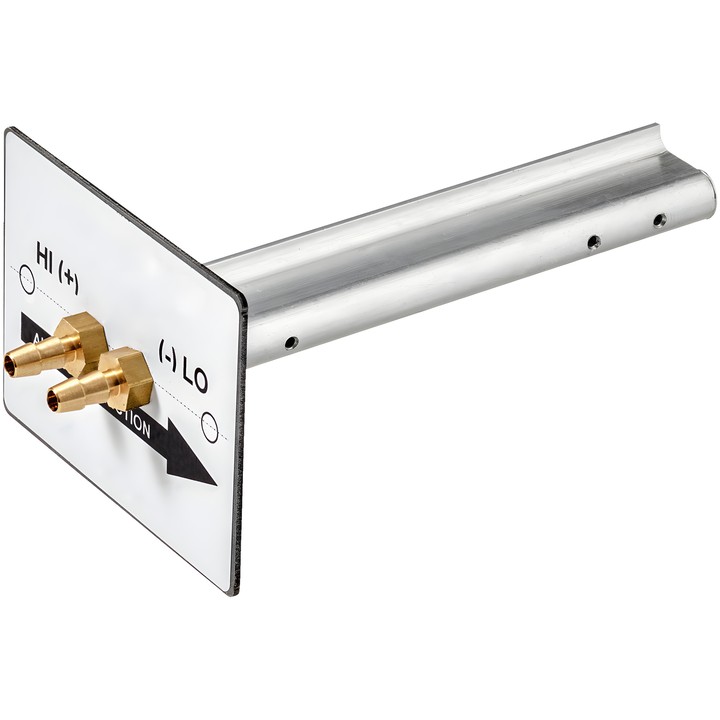

Belimo EXT-AC-L600 - sonda za merenje zapreminskog protoka vazduha

Belimo EXT-AC-L600 sonda

EXT-AC-L600 je sonda za merenje zapreminskog protoka vazduha u pravougaonim ventilacionim kanalima. Za merenje se koristi u kombinaciji sa senzorom diferencijalnog pritiska 22ADP-...

Glavne karakteristike

• Dužina sonde: 600 mm.
• Predviđena za kanale pravougaonog poprečnog preseka.
• Opseg brzine vazduha za merenje: od 2 do 25 m/s.
• Medijum: vazduh.
• Temperatura medijuma: 5...95°C [41...203°F].
• Materijal sonde: aluminijum.
• Masa: 0.30 kg.

Uputstva za montažu i puštanje u rad

Za pravougaone kanale visine veće od 300 mm potrebno je koristiti više sondi. Prilikom puštanja u rad potrebna su sledeća podešavanja senzora diferencijalnog pritiska 22ADP-..: promeniti proizvođača ventilatora na AirConcepts, podesiti k-faktor sonde prema uputstvu za montažu i prilagoditi donju i gornju vrednost zapreminskog protoka vazduha. Podešavanja se mogu izvršiti pomoću aplikacije Belimo Duct Sensor Assistant App ili putem komunikacije preko magistrale.
