Belimo LM230ASR-TP - привод повітряних заслінок з аналоговим керуванням

Belimo LM230ASR-TP - привод повітряних заслінок з аналоговим керуванням

Belimo
743,94 zł
з податком
604,83 zł tax excluded

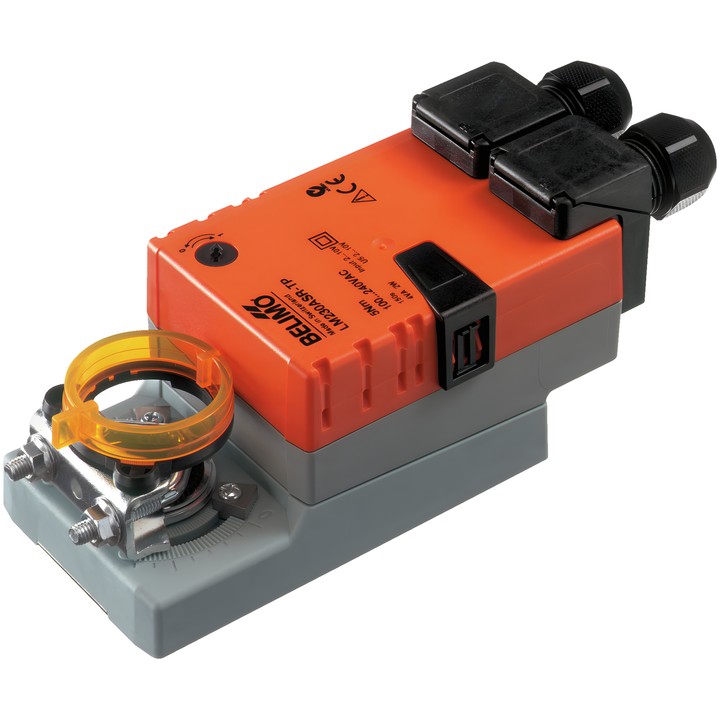

Привод повітряних заслінок Belimo LM230ASR-TP з крутним моментом 5 Nm, живленням AC 100...240 V і модулювальним керуванням 2...10 V. Час переміщення становить 150 s / 90°.

Модель має сигнал зворотного зв’язку за положенням 2...10 V, універсальний затискач вала 6...20 mm і ступінь захисту IP54.

Доставка приблизно через 14 днів
Поділитися

Belimo LM230ASR-TP – привод повітряних заслінок

Модулювальний привод, призначений для позиціювання заслінок в інженерних системах будівель. Згідно з технічним паспортом, він призначений для повітряних заслінок площею до прибл. 1 m². Керувальний сигнал Y задає положення привода, а вимірювальна напруга U дає змогу електрично зчитувати положення заслінки.

Основні характеристики та параметри

  • Крутний момент двигуна: 5 Nm; номінальна напруга: AC 100...240 V, 50/60 Hz.
  • Модулювальне керування: 2...10 V; сигнал зворотного зв’язку за положенням: 2...10 V.
  • Час переміщення двигуна: 150 s / 90°; кут повороту: макс. 95°, з регульованими механічними обмежувачами з обох боків.
  • Споживана потужність під час роботи: 2 W; у нерухомому положенні: 1 W; потужність для вибору проводів: 4 VA.
  • Напрямок руху вибирається перемикачем 0/1; ручне налаштування кнопкою з можливістю блокування.
  • Універсальний затискач вала 6...20 mm, механічний покажчик положення та електричні з’єднання на клемах.
  • Ступінь захисту IEC/EN IP54; клас захисту IEC/EN II, посилена ізоляція; температура навколишнього середовища -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Артикул
    LM230ASR-TP
  • код EAN13
    7630498112201

  • Напруга AC/DC
    AC 100...240 V
  • Споживана потужність (під час руху)
    2 W
  • Споживана потужність (утримання)
    1 W
  • Номінальна потужність
    4 VA
  • Тип керування
    DC 2...10 V
  • Ступінь захисту
    IP54
  • Ступінь захисту NEMA
    NEMA 2
  • Тип корпусу
    UL Enclosure Type 2
  • Ручне керування
    Кнопкою, з можливістю блокування
  • Час руху (двигун)
    150 s / 90°
  • Підключення живлення
    Клеми 4 мм² (кабель ø4...10 мм, 2-жильний)
  • Температура навколишнього середовища
    -30...50°C [-22...122°F]
  • Крутний момент
    5 Nm
  • Напрямок руху — двигун
    Можна вибрати перемикачем 0/1
  • Кут повороту
    95°
  • Механічне з’єднання
    Універсальний затискач 6...20 mm
  • Підключення керування
    Клеми 4 мм² (кабель ø4...10 мм, 4-жильний)

Techniczna karta katalogowa

Завантаження (1.75MB)

Instrukcja montażu

Завантаження (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Завантаження (32.8KB)

Environmental Declaration – LM..

Завантаження (72.46KB)
