Belimo NM230A - привод повітряних заслінок

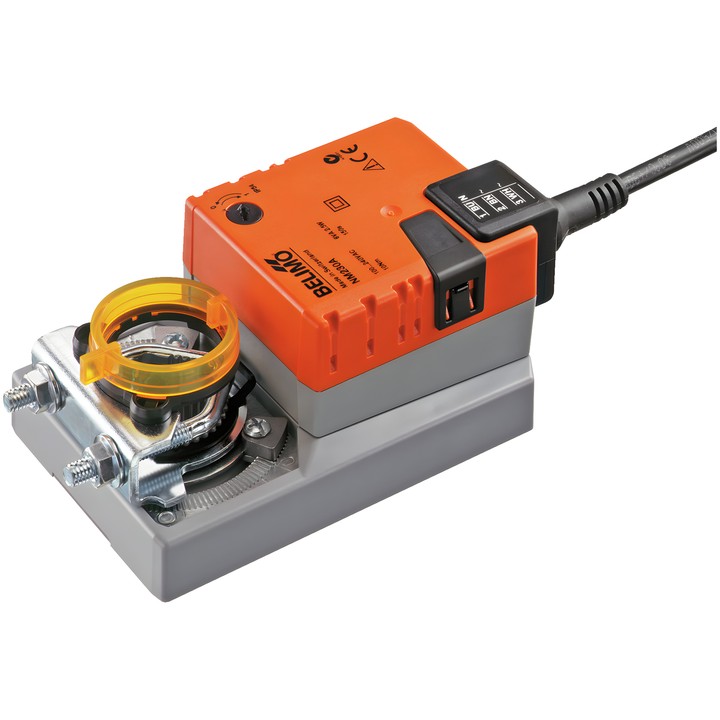

Привод повітряних заслінок Belimo NM230A

Привод призначений для регулювання повітряних заслінок у стаціонарних системах опалення, вентиляції та кондиціонування. Згідно з технічним паспортом, він призначений для заслінок площею до приблизно 2 m².

Основні характеристики та параметри

• Крутний момент двигуна: 10 Nm.
• Номінальна напруга: AC 100...240 V; частота: 50/60 Hz.
• Керування: «Відкрити/Закрити», 3-позиційне.
• Час ходу двигуна: 150 s / 90°; максимальний кут повороту: 95°.
• Напрямок руху обирається перемикачем 0 (поворот ліворуч) / 1 (поворот праворуч).
• Ручне керування кнопкою з можливістю блокування; кут повороту регулюється механічними обмежувачами з обох боків.
• Механічне з’єднання: універсальний затискач 8...26.7 mm; механічний індикатор положення.
• Підключення живлення та керування: кабель 1 m, 3x 0.75 mm².
• Споживана потужність під час роботи: 2.5 W; у положенні спокою: 0.6 W; потужність для розрахунку проводів: 5.5 VA.
• Ступінь захисту IEC/EN: IP54; клас захисту IEC/EN: II, посилена ізоляція.
• Температура навколишнього середовища: -30...50°C [-22...122°F].

Привод має захист від перевантаження та автоматично зупиняється після досягнення кінцевого упора. Кінцеві вимикачі не потрібні.
