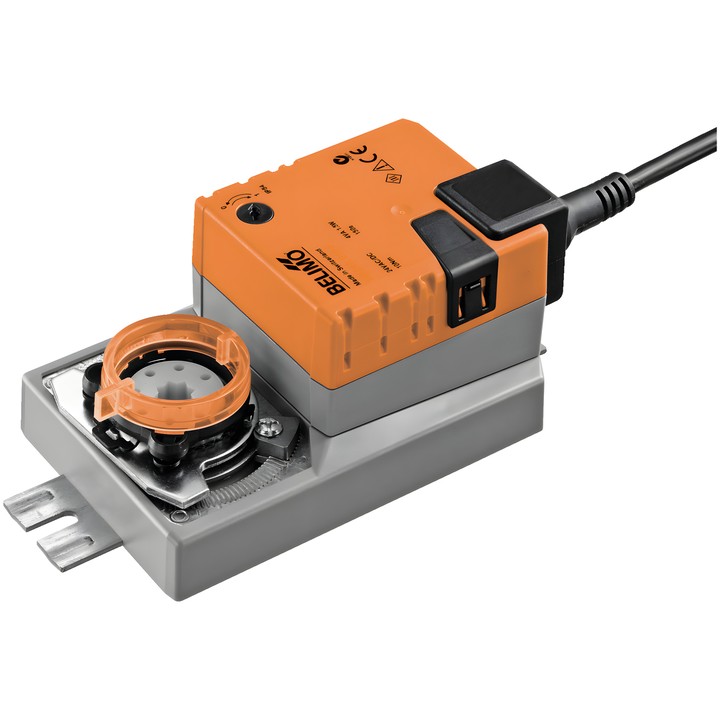

Belimo NM24A-F - привод повітряних заслінок

Belimo NM24A-F - привод повітряних заслінок

Belimo
561,77 zł
з податком
456,72 zł tax excluded

Привод повітряних заслінок Belimo NM24A-F із крутним моментом 10 Nm, живленням AC/DC 24 V і 3-позиційним керуванням «Відкрити/Закрити». Час ходу становить 150 s / 90°, механічне з’єднання — фасонне з’єднання 8x8 mm.

Доставка приблизно через 14 днів
Поділитися

Belimo NM24A-F – привод повітряних заслінок

Привод призначений для регулювання заслінок у технічних системах будівель. Згідно з технічним паспортом, він призначений для повітряних заслінок площею до прибл. 2 m².

Основні характеристики та параметри

  • Крутний момент: 10 Nm.
  • Номінальна напруга: AC/DC 24 V; частота: 50/60 Hz.
  • Керування: 3-позиційне «Відкрити/Закрити».
  • Час ходу двигуна: 150 s / 90°; кут повороту: макс. 95°, з регульованими механічними обмежувачами з обох боків.
  • Напрямок руху вибирається перемикачем 0 (обертання ліворуч) / 1 (обертання праворуч).
  • Ручне переміщення кнопкою з можливістю блокування; механічний знімний покажчик положення.
  • Механічне з’єднання: фасонне з’єднання 8x8 mm.
  • Підключення живлення та керування: кабель 1 m, 3x 0.75 mm².
  • Споживана потужність: 1.5 W під час руху та 0.2 W у стані спокою; значення для вибору перерізу проводів: 3.5 VA.
  • Ступінь захисту IEC/EN: IP54; клас захисту IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Температура навколишнього середовища: -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Артикул
    NM24A-F
  • код EAN13
    7630498113109

  • Напруга AC/DC
    AC/DC 24 V
  • Споживана потужність (під час руху)
    1.5 W
  • Споживана потужність (утримання)
    0.2 W
  • Номінальна потужність
    3,5 ВА
  • Підключення керування живленням
    Кабель 1 m, 3x 0.75 mm²
  • Тип керування
    Відкрити/закрити, 3-точкове керування
  • Ступінь захисту
    IP54
  • Ступінь захисту NEMA
    NEMA 2
  • Тип корпусу
    UL Enclosure Type 2
  • Ручне керування
    Кнопкою, з можливістю блокування
  • Час руху (двигун)
    150 s / 90°
  • Температура навколишнього середовища
    -30...50°C [-22...122°F]
  • Крутний момент
    10 Nm
  • Напрямок руху — двигун
    Можна вибрати перемикачем: 0 (обертання ліворуч) / 1 (обертання праворуч)
  • Кут повороту
    95°
  • Механічне з’єднання
    Формове з'єднання 8x8 mm

Techniczna karta katalogowa

Завантаження (1.07MB)

Instrukcja montażu

Завантаження (423.97KB)

EU Declaration of Conformity – NM24A-F

Завантаження (32.74KB)

Environmental Declaration – NM..

Завантаження (72.36KB)
