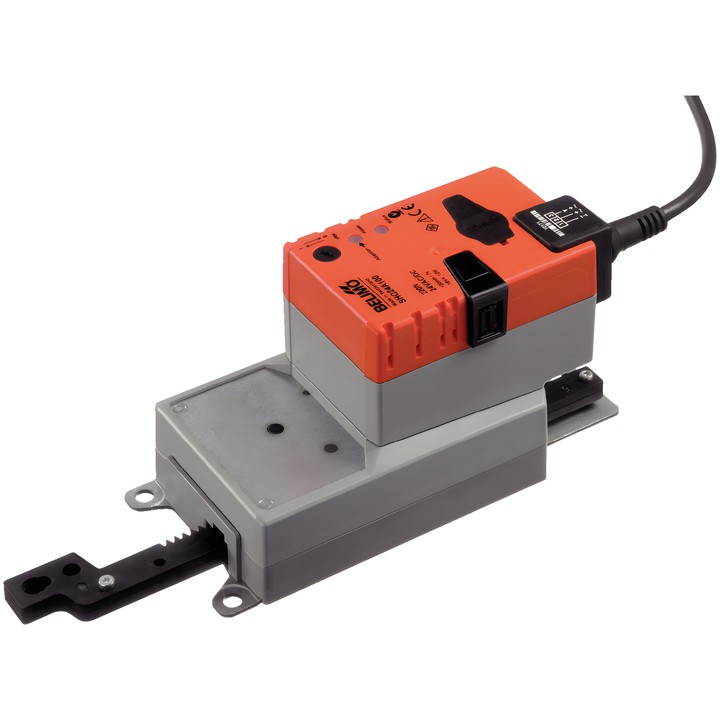

Belimo SHQ24A100 - лінійний привод AC/DC 24 V, 200 N

Belimo SHQ24A100 – лінійний привод

Привод для регулювання заслінок і шиберних клапанів у технічних системах будівель. Керування «Закрити/Відкрити» не підходить для 3-точкового керування.

Основні характеристики та параметри

• Зусилля привода: 200 N; розмір повітряної заслінки до прибл. 1.3 m².
• Номінальна напруга: AC/DC 24 V; частота номінальної напруги: 50/60 Hz.
• Споживана потужність під час роботи: 13 W; у стані спокою: 2 W; потужність для вибору проводів: 23 VA.
• Хід: 100 mm; макс. 100 mm, регульований із кроком 20 mm; мінімальний хід: 40 mm. Обмеження ходу з обох боків механічними упорами.
• Час переміщення двигуна: 7 s / 100 mm.
• Напрямок руху вибирається перемикачем 0 (висунутий) / 1 (втягнутий).
• Ручне переміщення кнопкою з можливістю блокування.
• Підключення живлення та керування: кабель 1 m, 3x 0.75 mm².
• Ступінь захисту IEC/EN: IP54; клас захисту IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Температура навколишнього середовища: -30...40°C [-22...104°F].

Привод має захист від перевантаження й автоматично зупиняється після досягнення упора. Під час першого ввімкнення живлення він адаптує робочий діапазон до механічно встановленого ходу; адаптація також потрібна після зміни обмеження ходу.
