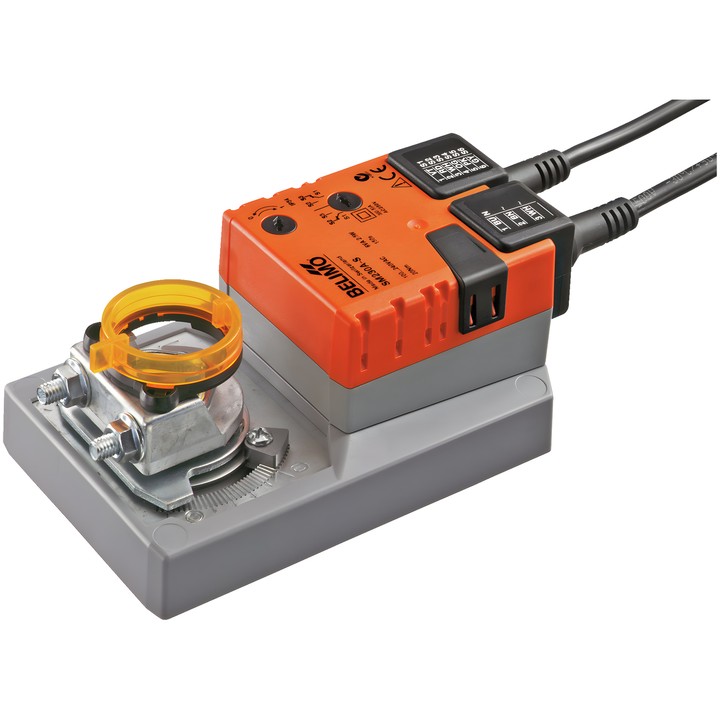

Belimo SM230A-S - привод повітряних заслінок

Belimo SM230A-S - привод повітряних заслінок

Belimo
844,24 zł
з податком
686,37 zł tax excluded

Привод повітряних заслінок Belimo SM230A-S із крутним моментом 20 Nm, живлення AC 100...240 V. Підтримує керування «Закрити/Відкрити» та 3-позиційне керування; час ходу становить 150 s / 90°.

Оснащений регульованим допоміжним контактом 1x SPDT (0...100%), ручним керуванням кнопкою та реверсивним універсальним монтажним затискачем 10...20 mm.

Доставка приблизно через 14 днів
Поділитися

Привод повітряних заслінок Belimo SM230A-S

Поворотний привод для позиціювання повітряних заслінок у технічних системах будівель. У технічному паспорті зазначено розмір заслінки до прибл. 4 m². Модель має вбудований допоміжний контакт і механічні обмежувачі кута повороту.

Основні характеристики та параметри

  • Крутний момент: 20 Nm.
  • Номінальна напруга: AC 100...240 V; частота: 50/60 Hz.
  • Керування: «Закрити/Відкрити», 3-позиційне.
  • Час ходу двигуна: 150 s / 90°; максимальний кут повороту: 95°.
  • Регульований допоміжний контакт: 1x SPDT, 0...100%.
  • Споживана потужність під час руху: 2.5 W; у стані спокою: 0.6 W; потужність для вибору кабелю: 6 VA.
  • Напрямок руху вибирається перемикачем 0 (поворот ліворуч) / 1 (поворот праворуч).
  • Ручне керування кнопкою з можливістю блокування; кут повороту обмежується регульованими механічними упорами.
  • Реверсивний універсальний монтажний затискач 10...20 mm; механічний покажчик положення.
  • Підключення живлення та керування, а також підключення допоміжного контакту: кожне з кабелем 1 m, 3x 0.75 mm².
  • Ступінь захисту IEC/EN: IP54; температура навколишнього середовища: -30...50°C [-22...122°F].

  • Бренд
    Belimo
  • Артикул
    SM230A-S
  • код EAN13
    7630498114335

  • Напруга AC/DC
    AC 100...240 V
  • Підключення допоміжного контакту
    Кабель 1 m, 3x 0.75 mm²
  • Споживана потужність (під час руху)
    2.5 W
  • Споживана потужність (утримання)
    0.6 W
  • Номінальна потужність
    6 VA
  • Підключення керування живленням
    Кабель 1 m, 3x 0.75 mm²
  • Тип керування
    Відкрити/закрити, 3-точкове керування
  • Ступінь захисту
    IP54
  • Ступінь захисту NEMA
    NEMA 2
  • Тип корпусу
    UL Enclosure Type 2
  • Ручне керування
    Кнопкою, з можливістю блокування
  • Час руху (двигун)
    150 s / 90°
  • Температура навколишнього середовища
    -30...50°C [-22...122°F]
  • Допоміжні контакти
    1x SPDT
  • Крутний момент
    20 Nm
  • Напрямок руху — двигун
    Можна вибрати перемикачем: 0 (обертання ліворуч) / 1 (обертання праворуч)
  • Кут повороту
    95°
  • Механічне з’єднання
    Універсальний реверсивний монтажний затискач 10...20 mm

Techniczna karta katalogowa

Завантаження (1.62MB)

Instrukcja montażu

Завантаження (570.11KB)

Techniczna karta katalogowa – SM230A-S

Завантаження (1.62MB)

EU Declaration of Conformity – SM230A-S

Завантаження (32.76KB)

Environmental Declaration – SM..

Завантаження (72.47KB)
