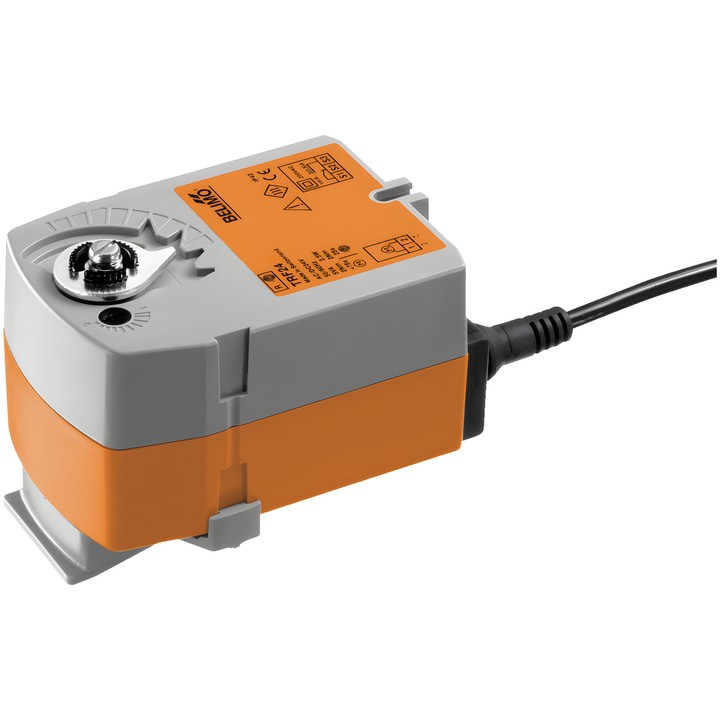

Belimo TRF24 - поворотний привод для кульових кранів

Привод Belimo TRF24

TRF24 — це поворотний привод для кульових кранів. Під час роботи він переводить кран у робоче положення та натягує поворотну пружину. У разі переривання живлення пружина переводить кран у безпечне положення NC.

Основні технічні дані

• Крутний момент двигуна та функції безпеки: 2.5 Nm.
• Номінальна напруга: AC/DC 24 V; частота: 50/60 Hz.
• Діапазон номінальної напруги: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Керування: Закрити/Відкрити.
• Час ходу двигуна: 75 s / 90°; час ходу функції безпеки: <75 s / 90°.
• У разі зникнення живлення: NC, кран закритий (A–AB = 0%); для кранів з отвором L-подібної форми: A–AB = 100%.
• Споживана потужність під час роботи: 2.5 W; у положенні спокою: 1.5 W; для вибору перерізу проводів: 5 VA.
• Підключення живлення та керування: кабель 1 m, 2x 0.75 mm².
• Механічний покажчик положення; ступінь захисту IP42.
• Температура навколишнього середовища: -30...50°C.

Привод монтується безпосередньо на кульовий кран за допомогою одного гвинта; орієнтацію монтажу можна вибирати з кроком 90°. Пристрій має захист від перевантаження та автоматично зупиняється після досягнення упора.
