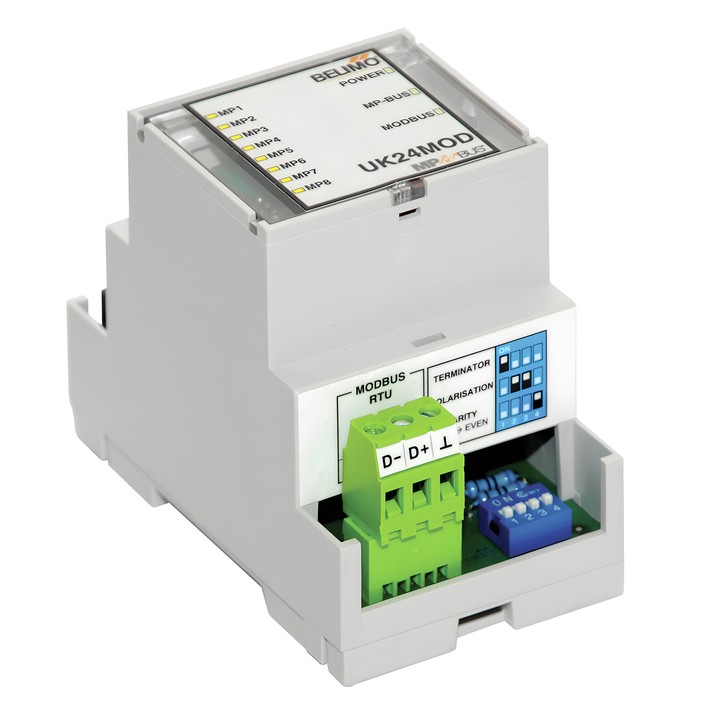

Belimo UK24MOD - шлюз MP для Modbus RTU

Шлюз Belimo UK24MOD

UK24MOD забезпечує керування приводами, підключеними до MP-Bus, і доступ до їхнього робочого стану через регістри Modbus RTU. Призначення пристроїв у мережі MP-Bus визначається автоматично та постійно оновлюється.

Основні характеристики

• Інтерфейс MP-Bus / Modbus RTU (RS-485); до 8 приводів MP/MPL/MFT(2) або BF-TopLine.
• Номінальне живлення: AC 24V, 50/60 Hz / DC 24V; діапазон живлення: AC / DC 21.6…26.4 V.
• Зв’язок із приводами: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: підтримувані функції 3 і 6; швидкості 9'600, 19'200, 38'400, 76'800 Bd.
• Адреса Modbus: 1–247; парність NONE (1, 8, N, 2) або EVEN (1, 8, E, 1), задається DIP-перемикачами.
• Затримка відповіді: 2…100 ms, задається через регістр; термінація 150 Ω і поляризація 680 Ω задаються DIP-перемикачами.
• Вставні гвинтові клеми для живлення, MP-Bus і Modbus RTU; роз’єм RJ12 для підключення Belimo Assistant 2.
• Монтаж у шафі керування на DIN-рейку 35 mm; ступінь захисту IP20; температура навколишнього середовища 0…+40° C.

До кожного привода MP/MFT(2) можна підключити один датчик: пасивний резистивний датчик PT1000, NI1000 або NTC, активний датчик із виходом DC 0…10 V або перемикальний контакт. Приводи MPL не мають входу для датчика.
