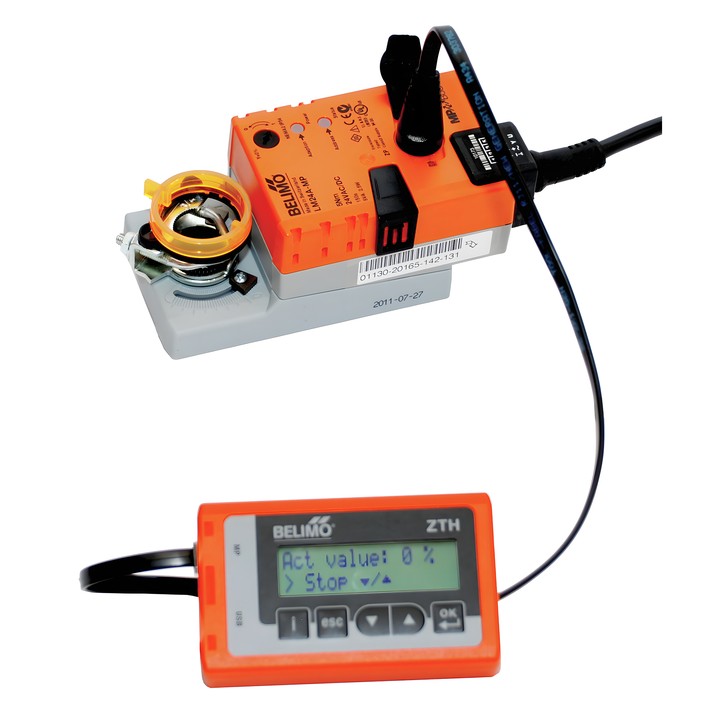

Belimo ZTH EU - сервісний прилад

Сервісний прилад Belimo ZTH EU

ZTH EU призначений для роботи з конфігурованими приводами, регуляторами VAV і пристроями Belimo для систем HVAC, оснащеними інтерфейсом зв’язку. Після підключення він зчитує дані пристрою та відображає варіанти налаштувань, доступні для відповідного типу.

Основні характеристики

• Параметризація в режимі point-to-point (PP) через сервісний роз’єм або клеми привода.
• Функція ZIP-USB: робота як перетворювача рівнів між інтерфейсом USB комп’ютера та пристроєм MP Belimo.
• Функція тестера MP-Bus, що охоплює вимірювання рівнів сигналу та лічильник телеграм.
• РК-дисплей із підсвічуванням: 2 x 16 символів.
• Інтерфейс USB 2.0 із роз’ємом типу B; у комплекті кабель USB A–B (1 m) і кабель ZK1-GEN (3 m).
• Живлення від підключеного привода: AC 24 V, 50/60 Hz або DC 24 V; споживана потужність під час роботи: 1 W.
• Розміри L x W x D: 95 x 55 x 25 mm; маса: приблизно 135 g.

Підключення дозволено лише до пристроїв Belimo з напругою 24 V PELV та інтерфейсом PP/MP. Безпосередньо підключити ZTH EU як сервісний прилад до MP-Bus або клієнта MP неможливо; використовуйте сервісний роз’єм або на час підключення від’єднайте пристрій MP від шини.
