Belimo RV24A-SZ - лінійний привод для сідельних клапанів

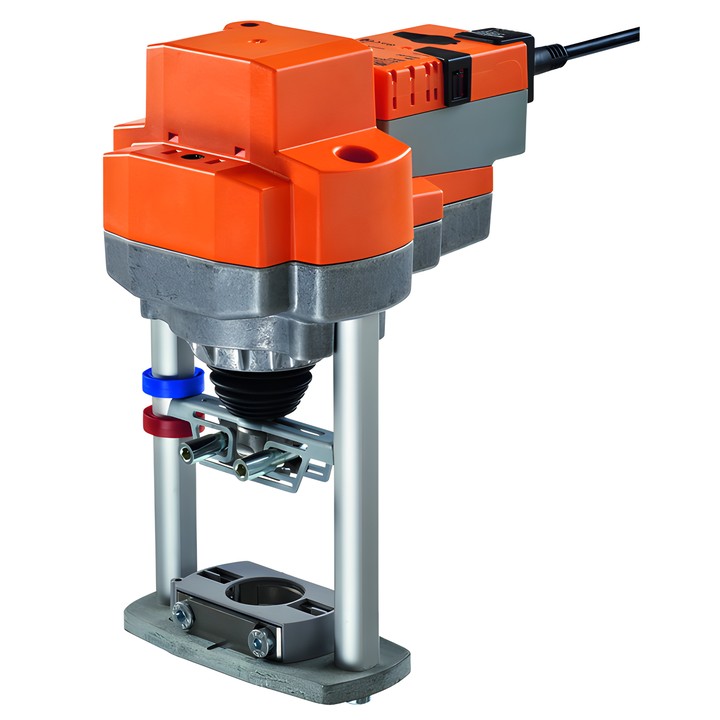

Лінійний привод Belimo RV24A-SZ

RV24A-SZ — це модулювальний привод для 2-ходових і 3-ходових сідельних клапанів. Керувальний сигнал Y визначає положення привода, а сигнал зворотного зв’язку U дає змогу зчитувати положення електричним способом.

Основні характеристики

• Зусилля натискання: 4500 N; хід: 50 mm; час переміщення: 150 s / 50 mm.
• Номінальна напруга: AC/DC 24 V; частота номінальної напруги: 50/60 Hz.
• Робочий діапазон Y: 0.5...10 V; сигнал зворотного зв’язку за положенням U: 0.5...10 V, макс. 0.5 mA.
• Споживана потужність під час роботи: 6 W; у стані спокою: 1.5 W; потужність для вибору проводів: 11 VA.
• Підключення живлення та керування: кабель 1 m, 4x 0.75 mm².
• Ступінь захисту IEC/EN: IP54; ступінь захисту NEMA/UL: NEMA 2.
• Температура навколишнього середовища: 0...50°C; вологість навколишнього середовища: макс. 95% RH, без конденсації.

Монтаж та експлуатація

Привод монтується безпосередньо на клапан за допомогою фасонних затискних губок. Його можна повертати на 360° на шийці клапана. Кнопка дає змогу переміщувати привод вручну, а перемикач — змінювати напрямок руху. Адаптація до механічного діапазону відбувається під час першого ввімкнення живлення; її також можна запустити кнопкою. Привод захищений від перевантаження й автоматично зупиняється після досягнення кінцевого положення.
