Belimo LRQ24A-SZ - поворотний привод для кульових кранів

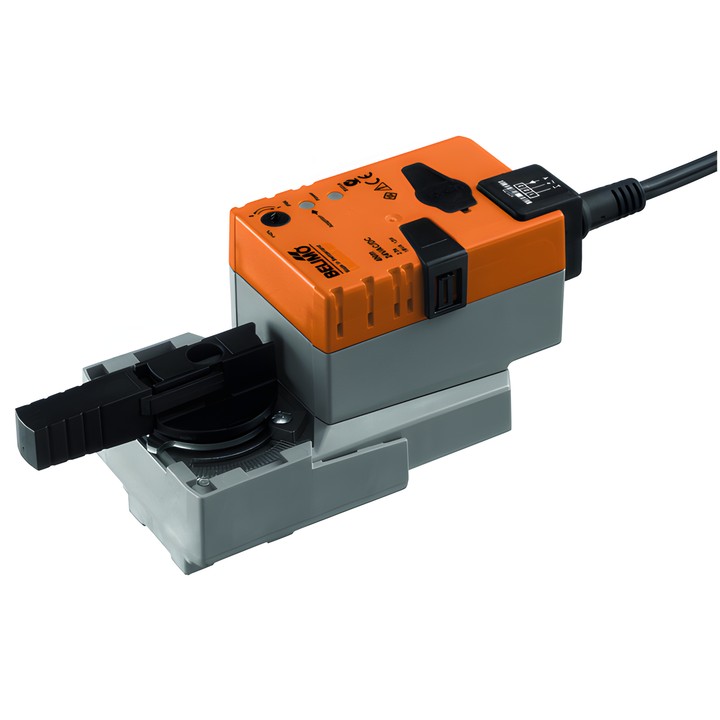

Поворотний привод Belimo LRQ24A-SZ

LRQ24A-SZ — це модулювальний привод для кульових кранів, призначений для стаціонарних систем опалення, вентиляції та кондиціонування. Керувальний сигнал Y визначає положення клапана, а напруга U використовується для електричного індикування положення й може бути керувальним сигналом для інших приводів.

Основні характеристики та параметри

• Крутний момент: 4 Nm; час переміщення: 9 s / 90°.
• Номінальна напруга: AC/DC 24 V; частота номінальної напруги: 50/60 Hz.
• Робочий діапазон керувального сигналу Y: 0.5...10 V; сигнал зворотного зв’язку за положенням U: 0.5...10 V.
• Споживана потужність під час роботи: 13 W; у положенні спокою: 2 W; потужність для вибору проводів: 23 VA.
• Підключення живлення та керування: кабель 1 m, 4x 0.75 mm².
• Ручне керування кнопкою з можливістю блокування; механічний знімний покажчик положення.
• Регульований кут повороту з механічними обмежувачами; ручна або автоматична адаптація під час першого ввімкнення живлення.
• Ступінь захисту IEC/EN: IP54; ступінь захисту NEMA/UL: NEMA 2.
• Температура навколишнього середовища: -30...40°C [-22...104°F].

Привод монтується безпосередньо на кульовому крані за допомогою одного центрального гвинта. Монтажне положення відносно клапана можна вибирати з кроком 90°. Привод має захист від перевантаження й автоматично зупиняється після досягнення обмежувача.
