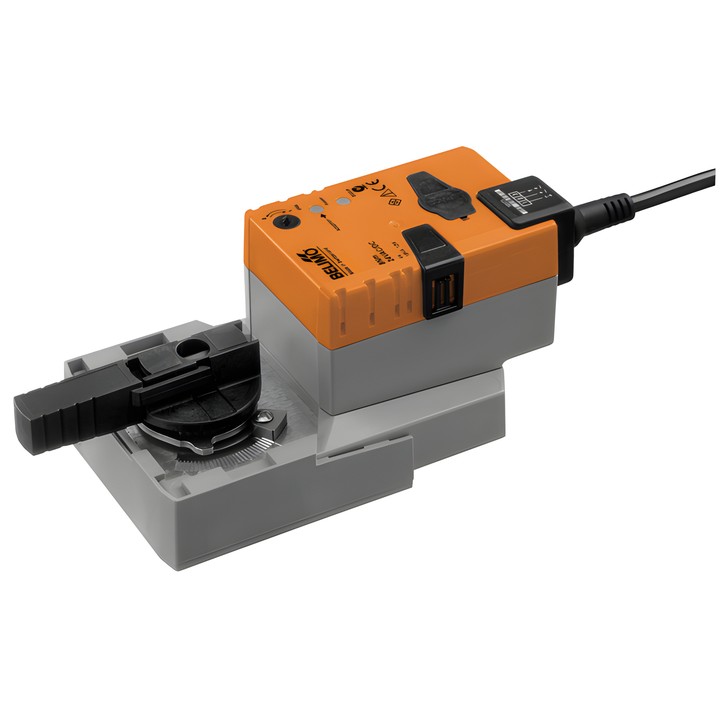

Belimo NRQ24A-SZ - поворотний привод для кульових кранів

Belimo NRQ24A-SZ – привод для кульових кранів

Поворотний привод із модулювальним керуванням. Сигнал Y визначає положення привода, а напруга U використовується для електричної індикації положення клапана.

Основні характеристики та параметри

• Крутний момент двигуна: 8 Nm.
• Номінальна напруга: AC/DC 24 V; частота номінальної напруги: 50/60 Hz.
• Робочий діапазон сигналу Y: 0.5...10 V; зворотний зв’язок за положенням U: 0.5...10 V.
• Час переміщення двигуна: 9 s / 90°.
• Споживана потужність під час роботи: 13 W; у стані спокою: 2 W; потужність для вибору проводів: 23 VA.
• Підключення живлення та керування: кабель 1 m, 4x 0.75 mm².
• Ручне переміщення кнопкою з можливістю блокування; регульований кут повороту з механічними обмежувачами.
• Ручна адаптація, автоматична під час першого ввімкнення живлення.
• Ступінь захисту IEC/EN: IP54; температура навколишнього середовища: -30...40°C.

Безпосередній монтаж на кульовому крані виконується за допомогою одного центрального гвинта. Паралельна робота приводів допускається з урахуванням даних про їхні параметри.
